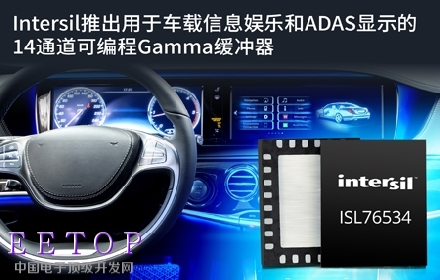

創新電源管理與精密模擬解決方案領先供應商Intersil公司（納斯達克交易代碼：ISIL）今天宣布，推出用于汽車TFT-LCD顯示的業內功耗最低14通道可編程gamma緩沖器--- ISL76534。汽車級ISL76534提供最高準確度的gamma校正，確保每個車載LCD面板的亮度和色彩匹配一致。ISL76534非常適合用于專為車載信息娛樂顯示、高級駕駛輔助系統（ADAS）智能鏡（smart mirror）和組合儀表顯示而設計的下一代LCD。

強大的ISL76534向工程師提供一個Vcom和14個gamma通道，支持10-bit分辨率，以實現對gamma曲線的微調，避免了由于gamma校正不正確而造成的LCD面板過白或過暗的現象。工程師使用ISL76534來校正和存儲gamma曲線，從而確保開啟每個LCD并顯示悅目的圖像。ISL76534的內部EEPROM存儲出廠校正的gamma和Vcom參考值，并通過提供10,000次寫循環和20年的數據保持能力（105°C），實現顯著高于競爭器件的可靠性和性能。

ISL76534電路架構使其比競爭解決方案更易于使用。無需電源時序控制——模擬或數字電源均可首先啟動。在初始化時，所有g(shù)amma緩沖器和Vcom輸出通道以受控的方式同時單調啟動，從而杜絕發生LCD面板鎖定。這給ADAS和汽車安全系統增加了另外一層可靠性，比如依靠LCD面板來迅速啟動并完美運行的倒車攝像頭。此外，ISL76534的75 dB高電源抑制比（PSRR）可防止電源噪聲到達gamma緩沖器輸出，并可在LCD面板中顯示。

ISL76534還提供56.6mW的業內最低功耗，僅為最接近競爭產品的五分之一。其針對模擬、數字和Vcom電源的低最大輸出電流可簡化電源和散熱設計。該器件的低功率耗散還消除了對散熱器的需要，可防止結溫過高，并允許工程師使用成本更低的LDO代替開關穩壓器。

Intersil精密產品高級副總裁Philip Chesley表示：“汽車制造商繼續利用各種顯示系統在下一代汽車中提供更多新功能。我們的14通道可編程gamma緩沖器可確保每輛汽車的LCD面板提供一致的豐富色彩和均勻且具有視覺吸引力的外觀，滿足駕駛員對電子系統的期待。”

ISL76534的主要特性和規格

I²C可編程15通道參考電壓輸出

14通道gamma參考，10-bit分辨率，具有60mA Iout和5V/μs壓擺率的緩沖輸出

1通道Vcom校正器，10-bit分辨率，100mA（最大）輸出電流和5V/μs壓擺率

模擬電源工作電壓范圍：6.3V - 19V

數字電源工作電壓范圍：2.25V - 3.6V

56.6mW超低功耗簡化電源和散熱設計

2.5mA模擬A_VDD最大電流，1.2mA放大器A_VDD最大電流，以及0.33mA數字D_VDD最大電流

典型靜態電流功耗為12mW @8V

PSRR（典型值）75dB

EEPROM數據保持20年@ +105°C，極端堅固耐用性和可靠性

10,000次寫循環的EEPROM耐用性

對裸片溫度過高時的過溫保護

AEC-Q100 Grade-2合格，工作溫度范圍：-40°C至+105°C

系統設計工程師可通過結合使用ISL76534與ISL78419 TFT-LCD PMIC、40V 2.5A同步降壓控制器ISL78206以及40V低Iq線性穩壓器ISL78307，來創建完整的TFT-LCD電源。添加6通道50mA LED背光驅動器ISL78171，可驅動所有信息娛樂和ADAS TFT-LCD。
