安森美半導體推出兩款新器件，用于汽車照明系統
2014-11-12 18:58:34 本站原創 |
安森美半導體(ON Semiconductor，美國納斯達克上市代號：ONNN)推出兩款新器件，用于汽車照明系統。
NCV78763先進智能電源鎮流器及雙通道LED驅動器提供高能效的單芯片汽車照明方案，能夠驅動電壓達60伏(V)的兩串LED。每路輸出能夠支持1.6安(A)的直流電流。內置電流模式電壓升壓控制器能對輸入電流濾波。這器件還內置脈寬調制(PWM)調光功能，頻率可達4千赫茲(kHz)，此外還提供PWM直接饋送選擇，用于從外部微控制器進行完整頻率及精度范圍的控制。這器件經過優化，用于汽車前照燈應用，包括遠光燈、近光燈、轉向指示燈、靜態轉向輔助燈、霧燈及日間行車燈。每個獨立LED通道都有獨立降壓開關輸出，可配置輸出電流及電壓，以符合特定應用標準。配置透過器件的串行外設接口(SPI)完成。集成診斷功能只使用較少的系統微控制器資源作安全監控，因而提升照明設計的總體效能。如果單個照明模塊要求超過2個LED通道，可以組合使用多顆NCV78763器件。這方案由于具備SPI可編程能力，故靈活度極高，容許擴展設計，使用更多LED串。這就產生多種系統配置，能夠因應寬闊的車型，大幅加快設計周期及降低工程間接成本。此外，NCV78763支持高工作頻率，因而可使用更小的電感，縮減物料單成本。
安森美半導體還在electronica推出NCV7691電流控制器，用于汽車LED燈。這高集成度預驅動器在單芯片中結合PWM和診斷功能，以及電池連接和負溫度系數(NTC)輸入，主要針對汽車組合尾燈(RCL)、中央高位剎車燈(CHMSL)及日間行車燈(DRL)應用。這器件結合使用外部雙極晶體管及反饋電阻，精確調節LED驅動電流– 最多可同時調節8個LED串。工程師能夠靈活地增加通道以創建多通道系統。這器件通過PWM輸入引腳，加入了專用調光功能。使用與雙極晶體管串聯的單個外部電阻，能簡單直接設定LED亮度水平。這種方法使工程師能夠在寬范圍電流條件下使用這器件。回設功率極限降低過壓時的驅動電流。LED串開路及短路診斷功能確保維持工作可靠性。通過將FLTS引腳連接在一起，可在檢測到錯誤時關閉多顆LED。NCV7691通過AEC-Q100認證，能應付嚴峻的汽車環境。它的工作溫度范圍為-55 °C至+150 °C。
封裝及價格

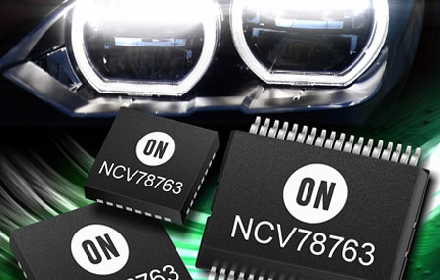

NCV78763提供3種不同封裝：5 mm x 5 mm QFN-32、7 mm x 7 mm QFN-32及36引腳SSOP，每5,000片批量的的單價從1.85美元起。NCV7691采用SOIC-8封裝，每3,000片批量的單價為0.30美元。
