用于汽車超聲泊車輔助系統的新一代超聲芯片E524.08／09

2017-08-16 20:12:32 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

德國ELMOS公司日前宣布推出用于汽車超聲泊車輔助系統的新一代超聲芯片E524.08和E524.09，除了汽車業領域之外,該芯片也可以在工業領域諸如工業機器人、液位測量,以及距離測量等應用中，兩款芯片均符合AECQ-100標準，并已批量生產。

該芯片在研發階段就特別強調了最佳的距離測量。修正后的信號路徑現在支持10cm至600cm之間的距離測量。通過優化硬件系統和良好環境條件下，可以支持更遠的距離。除了距離測量功能外,芯片還支持STC（靈敏度時間控制）、ATG（自動閾值生成）、NFTG（近距離閾值生成）和FTC算法等附加功能對于客戶期望的應用，可以提供支持更好的適應性和優化性能。與原有系統相比，新的EPD（回波峰值檢測）可顯著改善距離測量精度。

使用這些芯片非常簡便，許多配置可以通過通信接口快速實現，不需要另外開發軟件來控制超聲波傳感器，以及評估接收到的信號，所有這些功能都已集成在芯片內部。為了確?？蛻魬玫撵`活性，優化的I/O接口提供多達3個可配置的測量范圍，例如近、中、遠距離的配置，可以在兩種測量間切換，顯著縮減系統響應時間。

芯片具備供電電壓監測、芯片溫度、通信錯誤檢測、延時時間的測量和頻率偏差等數字診斷功能，確保傳感器的可靠工作。

相關的應用參數設置可以在產線標定的時候存儲在EEPROM中。為便于評估和調試，相關特征參數如處理后的回波值和閾值曲線可以以數字或模擬形式讀取。

芯片與控制單元的通訊接可以選擇2線或3線版本。 2線接口（E524.08）提供了電源線上數據調制的雙向通信。 3線接口（E524.09）則具有用于數據傳輸的專用I / O線。

特征

雙向接口具有2線和3線兩種形式

可編程的傳感器頻率范圍從30kHz到83kHz

可編程的驅動器功率和接收器增益

優異的短距離和長距離性能：

信號增益范圍寬

靈敏度時間控制

自動生成閾值

近場閾值生成

快速時間常數算法

回波峰值檢測

靈活的IO協議

傳感器診斷信息

集成的溫度傳感器

通過IO或測試模式讀出經處理后的回波信號

用于校準數據的嵌入式EEPROM

可追溯的芯片ID

應用

超聲泊車輔助系統（USPA，PAS，...）

工業距離測量

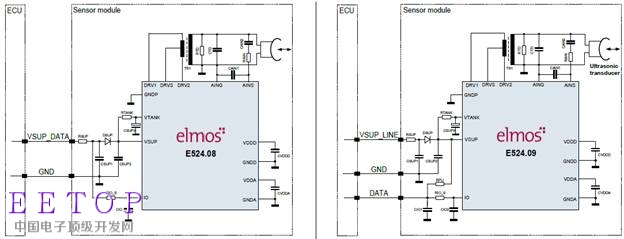

典型應用框圖
