大聯大友尚集團推出QC3.0+USB PD二合一Type-C車用充電器解決方案

2016-11-22 19:59:31 n

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

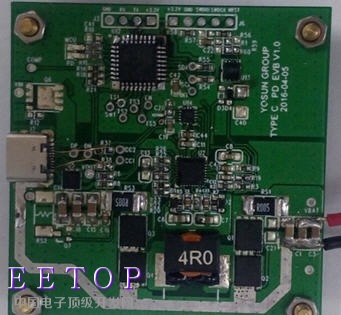

2016年11月22日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下友尚推出基于國際大廠器件的QC3.0+USB PD二合一Type-C車用充電器解決方案。

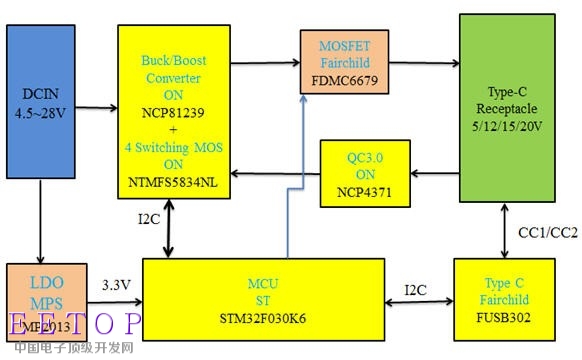

圖示1-大聯大友尚推出QC3.0+USB PD 二合一Type-C車用充電器解決方案系統架構圖

該方案最高功率可達60W，采用MCU與開放式軟件設計，能自動識別負載充電協議為QC3.0或USB PD，并共享一個Type-C接口，具有成本低，彈性大的優點。MCU采用市場應用最廣的ARM Cortex M0系列，以大聯大友尚代理的意法（ST Micro）STM32F030K6，搭配飛兆（Fairchild）FUSB302 Type-C控制器，與安森美（ON Semi）QC3.0識別IC NCP4371，電源控制芯片則采用安森美升降壓（Buck-Boost）IC NCP81239。

圖示2-大聯大友尚推出QC3.0+USB PD二合一Type-C車用充電器解決方案線路圖

Type-C是新一代的USB接口，正反都可以插，USB PD輸出電壓可提供5V、9V、12V、15V、20V等多種選擇，功率最大可以達到100W電力，而且Type-C接口很細小，所以適合筆電、平板到手機，以至小小的周邊產品都可以配備。而QC3.0乃是為手機量身打造，輸出電壓以每 200mV 為增量，于 3.6V 至 20V 的電壓范圍內，讓手機選擇最適合的電壓與理想的充電電流，進而將電能損耗最小化、提升充電效率并改善熱表現。因此友尚結合QC3.0與USB PD，推出單一Type-C接口輸出的QC3.0+USB PD二合一車用充電器，讓使用者可以方便的對手機、平板與筆記本電腦充電。

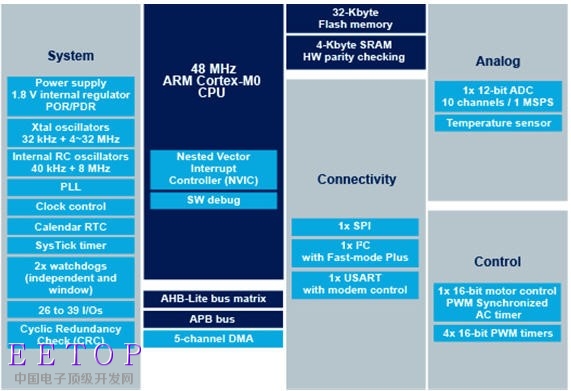

圖示3-大聯大友尚推出QC3.0+USB PD二合一Type-C車用充電器解決方案之MCU-STM32F030K6 features

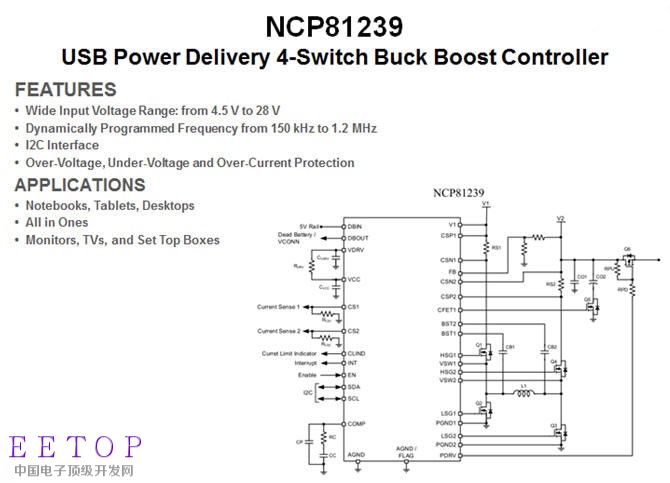

本方案輸入由汽車電池點煙座提供大功率電源，經由安森美的升降壓電源轉換控制芯片NCP81239驅動功率開關，以調節輸出電壓與電流。MCU負責識別、判斷負載充電需求與控制升降壓電源轉換芯片，以輸出負載所需的電源規格，采用的是意法STM32F030K6。MCU可直接連接Buck Boost IC內建的I2C bus來設定負載所需的輸出電壓值，電壓設定采每100mV為增量，超越QC3.0所需的200mV增量規格。NCP81239搭配四顆Power Mosfet開關、一顆電感、與濾波電容，根據輸出入電壓差可自動調整為升壓（BOOST）或降壓（BUCK）架構，輸出5V~20V，符合USB PD需求的電壓規格。

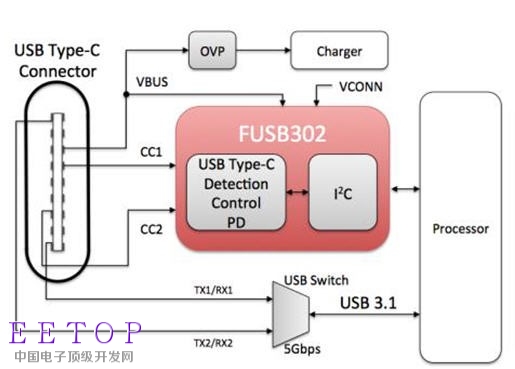

圖示4-大聯大友尚推出QC3.0+USB PD二合一Type-C車用充電器解決方案之Type-C Controller-Fairchild FUSB302 Feature

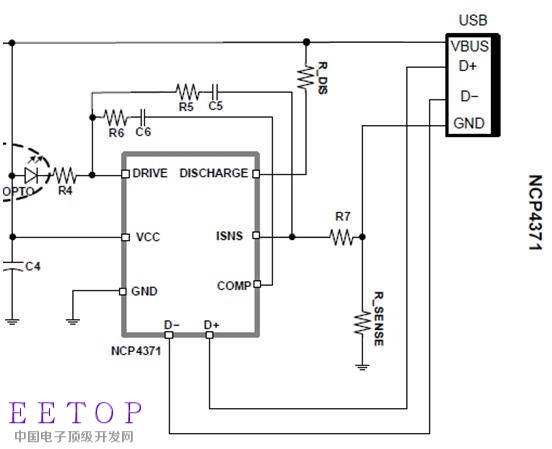

本方案負載充電協議支持QC3.0與USB PD，并共享一個Type-C接口。Type-C與USB PD協議是經由偵測USB接口的CC1與CC2訊號，并透過飛兆的Type-C控制IC FUSB302，經由I2C接口與MCU連接。QC3.0快充協議則采用安森美的QC3.0 控制IC NCP4371連接USB接口的D+/D-訊號。MCU負責識別、判斷負載充電需求與控制升降壓電源轉換芯片，以輸出負載所需的電源規格。
