Microchip推出全新數字增強型電源模擬控制器MCP19118和MCP19119
2014-10-22 20:07:02 本站原創 |

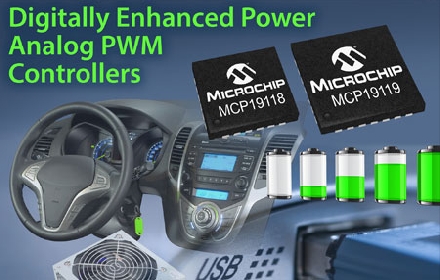

Microchip推出最新數字增強型電源模擬（DEPA）控制器——MCP19118和MCP19119（MCP19118/9）。新器件可為同步降壓DC-DC轉換器提供簡易又高效的模擬PWM控制，工作電壓可達40V，并結合了一個可配置的數字MCU。這是業內首款結合40V工作電壓和PMBus™通信接口的器件。這些特點加上一個可在集成的8位PIC® MCU內核固件中編程的模擬控制回路，能夠實現快速的電源轉換電路開發。這種高集成度和靈活度使其特別適合于電池充電、LED驅動、USB供電、負載點和汽車電源供電等電源轉換應用。
數字控制電源憑借可針對各種工作環境和拓撲結構進行配置的特性，正在迅速普及。與此同時，電源系統設計人員也愈發需要能夠通過PMBus這類標準通信接口來報告遙測數據并進行雙向通信（通常是為了監測和報告錯誤）。此外，最新發布的USB充電規范（USB供電規范和USB C型接口規格）支持可變的充電電壓，可以實現對設備的快速充電，但可能對硬件有更高的要求。
MCP19118/9器件集成了一個監測單片機，能夠創造可編程的電源供電—關頻率（從100kHz到1.6MHz）、電流限值和電壓設定等主要系統設置能夠在運行過程中通過向器件中的寄存器發出寫入命令隨時調整。通過采用固件升級來修改配置，使得一個設計能夠被重新用于其他應用中，從而最大程度降低跨平臺對設計、生產和庫存的要求。此外，集成MCU內核可用于監測應用的其他部分，以便按時序啟動運行，智能化處理錯誤、欠壓或掉電狀態，執行管理功能，調節電源輸出以應對負載需求（例如電池充電或USB端口供電），以及輔助拈的外部接口（監測信號/傳遞信號至用戶或系統）。MCP19118/9器件集成了線性調節器、PWM發生器、模數轉換器（ADC）、MOSFET驅動器、模擬誤差放大器和控制回路補償，從而提供了一個非常緊湊的電路解決方案。在正常使用時，該系統能夠實現高轉換效率和出色的瞬態響應，從而減少便攜式應用的系統功耗，讓散熱片更小巧，而電池壽命更長久。這些DEPA器件采用定制化SMBus或兼容PMBus的命令，使其也能夠通過I2C™接口提供數據。
Microchip模擬與接口產品部營銷副總裁Bryan J. Liddiard表示：“這是Microchip數字增強型電源模擬產品系列屢獲殊榮、持續創新的又一力證。沒有任何一家半導體公司能夠提供像我們這樣如此靈活的可配置DC-DC控制器，也沒有任何一款產品解決方案能夠為電源轉換、電池充電或LED驅動應用提供如此強大的功能。”
開發支持
MCP19111設計分析器和用于MPLAB® X IDE的MCP19111圖形用戶界面插件均為MCP19118/9的編程輔助工具。這兩款軟件工具可在上述網頁中的“Documentation & Software”版塊免費下載。此外，您可查閱應用筆記AN1541，了解工具的使用方法。
Microchip也為MCP19118/9 DEPA控制器提供了全套標準開發工具支持，包括MPLAB X集成開發環境（IDE）、PICkit™ 3（部件編號：PG164130）、PICkit串行分析器（部件編號：DV164122）以及MPLAB XC8編譯器。
供貨
MCP19118和MCP19119現已開始提供樣片并投入生產，以5,000片起批量供應。MCP19118采用24引腳4x4mmQFN封裝，MCP19119采用28引腳5x5 mmQFN封裝。
