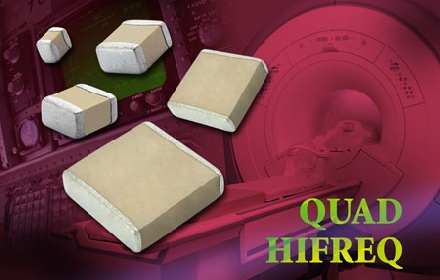

Vishay推出增強型QUAD HIFREQ系列高功率表面貼裝多層陶瓷片式電容器
2014-10-16 19:42:10 本站原創 |
Vishay推出增強型QUAD HIFREQ系列高功率表面貼裝多層陶瓷片式電容器(MLCC)。改進后的器件可用于磁共振成像(MRI)線圈和發生器、射頻儀表、通信基站、激光器和軍用通信系統里的高頻射頻應用，0505外形尺寸的器件容量擴展到0.1pF，1111外形尺寸的容量可達0.2pF，容量公差低至±0.05pF (編碼“V”)，還有新的無磁銅端接（編碼“C”）。
增強型Vishay Vitramon MLCC采用極為穩定的陶瓷介質，具有很高的串行諧振頻率(SRF)和并行諧振頻率(PRF)，為UHF和微波射頻功率放大器、濾波器和阻抗匹配網絡、定時電路、混頻器和振蕩器等重要應用提供了可靠的性能。
QUAD HIFREQ系列器件采用貴金屬電極(NME)技術和濕法制造工藝生產，工作電壓范圍達到200V～7200V，容量從0.1pF到5100pF，采用0505、1111、2525和3838外形尺寸。器件每十年的老化率為0%，工作溫度為-55℃～+125℃。
新的無磁銅端接能夠改善回流焊組裝的焊膏圓角特性，此外電容器采用符合RoHS的鎳柵端接和用于回流焊（編碼“X”）的100%啞光錫盤，以及含鉛(最低含量4%)端接涂層（編碼“L”）。這些器件符合Vishay綠色標準，無鹵素。
器件規格表：
外形 | 最高電壓 (V) | 容量 | |
最小 | 最大 | ||
0505 | 250 | 0.1 pF | 100 pF |
1111 | 1500 | 0.2 pF | 1000 pF |
2525 | 3600 | 1.0 pF | 2700 pF |
3838 | 7200 | 1.0 pF | 5100 pF |
