東芝公司今天宣布推出3通道半橋電機驅動器芯片(IC)“TB67Z800FTG”，適用于支持高電流[1]、可通過微控制器(MCU)輕松控制的無刷直流電機。量產出貨即日啟動。

新產品是一枚3通道半橋驅動器IC，集成了6個DMOS[2]。該產品可通過DMOS的開/關，用微控制器的輸入信號來輕松控制一臺三相無刷直流電機。

新產品采用小型封裝，最適用于冷卻扇等安裝空間有限的應用。過流檢測、過熱保護電路等多種電路提高了電機驅動的安全性。

新產品主要特性

擊穿電流保護

通過采用邏輯電路防止驅動器的上、下DMOS被同時開啟，以防止產生擊穿電流。該功能解除了微控制器的負擔，從而降低了微控制器的負載。

小型封裝

無鉛VQFN封裝(5mm × 5mm × 0.9mm)使該集成電路能夠安裝在各種應用的有限安裝空間中，例如小型冷卻扇。熱輻射襯墊粘在底部，以進一步提高冷卻效果，并有助于改善輻射特性。

異常檢測功能

過流檢測、過熱保護電路、欠壓鎖定電路相整合，以提高驅動電機的安全性。

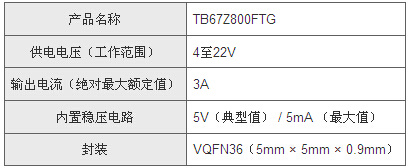

主要規格

注釋1：高電流：供電電壓范圍為4至22V(絕對最大額定值：25V)/最大輸出電流：3A

注釋2：DMOS：雙擴散式金屬氧化物半導體場效應晶體管(MOSFET)
