Linear推出針對0V至15V DC電源軌的功率和能量監視器LTC2947
2016-09-07 17:17:54 未知 |

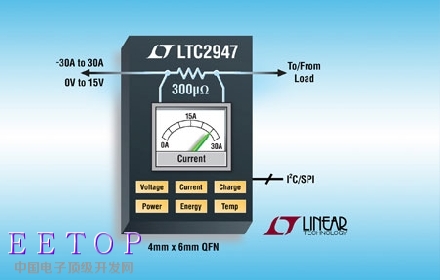

Linear推出針對 0V 至 15V DC 電源軌的功率和能量監視器LTC2947。大多數功率和能量監視器 IC 都運用外部檢測電阻器測量電流。然而，選擇檢測電阻器不是一個容易的任務，尤其是在處理大電流時，因為此時所用檢測電阻器可能消耗太多功率、占用大量電路板空間或對測量準確度造成很大影響。LTC2947 集成了一個300μΩ溫度補償檢測電阻器以減輕這些問題，從而為用戶提供一個簡單的24mm2解決方案，以在高達±30A電流提供準確度高達 1.2% 的能量讀數。當測量 30A 滿標度電流時，LTC2947 集成型檢測電阻器的壓降僅為大約 9mV，產生約四分之一瓦功耗，或在測量6A 電壓軌時產生大約 10mW 功耗。除了低功耗，LTC2947 還具備大動態范圍，因為其失調僅為非常小的 6mA (或1.8μV)。
3 個集成的ΔΣADC 和一個內部或外部精準時基 (晶體或時鐘) 可實現對多種參數的準確測量，其中包括電流、電壓、功率、電荷、能量、溫度和時間。所有數字讀數 (包括最小值和最大值) 都存儲在寄存器中，可通過可選I2C或 SPI 接口訪問。當測量值超過可配置報警門限時，會有報警信號通知主機，從而消除了繁重的輪詢負擔。LTC2947 提供對所有必要參數的訪問，以準確地評估和管理電路板級能耗，其軌至軌運行范圍非常適合在短路或斷電情況下監視電流值，而無需增加額外的電路。
LTC2947 規定在商用和工業溫度范圍內運行，采用 32 引線 4mm x 6mm QFN 封裝。千片批購價為每片 5.95 美元。樣品和評估電路板可通過凌力爾特網站或聯系凌力爾特當地辦事處查詢詳情。如需更多信息，請登錄www.linear.com.cn/product/power_monitors。
性能概要：LTC2947
· ±30A 電流范圍和集成了 300μΩ 檢測電阻器
· 監視電流 (1.0%)、電壓 (0.5%)、功率 (1.2%)、電荷 (1.0%) 和能量 (1.2%)
· 0V 至 15V 軌至軌輸入范圍
· 3 個ΔΣ ADC 用于電壓和電流瞬時乘法運算
· 內部±1%或外部時基
· 連續掃描和瞬像模式
· 最大值和最小值跟蹤
· I2C 或 SPI 可配置接口
· 32 引線 4mm x 6mm QFN 封裝
