凌力爾特公司 (Linear Technology Corporation) 推出一款具 6GHz+ 集成型 VCO 的高性能分數 N PLL LTC6948。在 LTC6948 的核心是一個高級四階 ΔΣ 調制器，其運用智能噪聲整形技術以最大限度地抑制噪聲成分，并且不會產生市面上大多數分數 N PLL 中常見的分數化雜散。這造就了一款具備分數化之全部優勢 (從頻率捷變到相位噪聲的整體改善) 但卻沒有采用分數 N PLL 之傳統缺陷的器件。換句話說，LTC6948 是一款擁有整數 N 雜散性能的分數 N PLL。這些優勢再加上業界領先的 1/f 噪聲性能和帶內相位噪聲的降低，使得 LTC6948 非常適合于苛刻的無線、測試與測量、以及軍事應用。

良好的歸一化帶內相位噪聲層 (或品質因數) 對于低相位噪聲解決方案是很重要的。然而，帶內噪聲層常常受 PLL 內核的 1/f 噪聲性能所損壞。LTC6948 擁有無可比擬的 -274dBc/Hz 歸一化 1/f 噪聲規格，該規格并未妨害其出眾的 -226dBc/Hz 歸一化帶內相位噪聲層。這些規格的組合令 LTC6948 在那些要求高 SNR 的應用中大放異彩，例如：采用復雜調制方案的無線通信、采用長突發時間的通信系統和多普勒雷達等。

LTC6948 通過集成一個擁有具競爭力之相位噪聲性能的 VCO 及所有的 PLL 組件 (包括一個基準分頻器、相位-頻率檢測器、超低噪聲充電泵、分數分頻器、VCO 輸出分頻器和緩沖器) 降低了總體系統成本、設計復雜性和解決方案尺寸。LTC6948 有 4 種版本，各具一個不同的 VCO 頻段和可提供高達 6.39GHz 的最快選項。VCO 輸出分頻器可設定為 1 至 6 的分頻，旨在覆蓋低至 373MHz 的寬廣頻率范圍。VCO 校準通常可在 10μs 多一點的時間里完成 (相比于許多同類競爭器件速度快一個數量級)，從而使 LTC6948 成為那些需要超短穩定時間之解決方案的首選 PLL。

運用 FracNWizardTM 仿真和設計工具可簡化采用 LTC6948 進行的設計，此工具可在 www.linear.com.cn/FracNWizard 免費下載。FracNWizard 設計工具只需點擊一個按鈕即可幫助給出合適的環路濾波器組件值，從而省去系統設計師長達數小時的復雜計算工作。其可準確地預知 PLL 性能，并在調試過程中和做出設計選擇時為設計師提供幫助。

所有版本的 LTC6948 都規定在 -40°C 至 105°C 的整個工作結溫范圍內工作。這些產品采用 4mm x 5mm 28 引線塑料 QFN 封裝。LTC6948 的千片批購價為每片 7.25 美元。該器件已開始供貨。

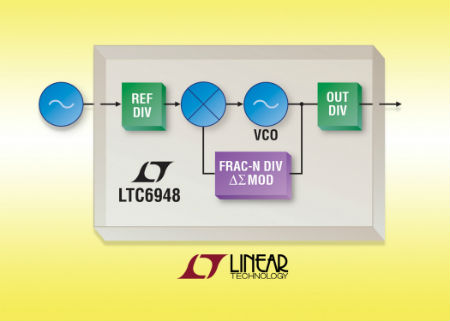

照片說明：具集成 VCO 的 6GHz Frac-N PLL

性能概要：LTC6948

· 低噪聲分數 N PLL

· 集成的 VCO，高達 6.39GHz

· 18 位分數分母

· -226dBc/Hz 歸一化帶內相位噪聲層

· -274dBc/Hz 歸一化帶內 1/f 噪聲

· -157dBc/Hz 寬帶輸出相位噪聲層

· 卓越的雜散性能

· 輸出分頻器 (1 至 6，50% 占空比)

· 輸出緩沖器靜噪

· 1mA 至 11.2mA 充電泵電流

· 基準輸入頻率高達 425MHz

· 快速頻率切換

· FracNWizard 軟件設計工具提供支持

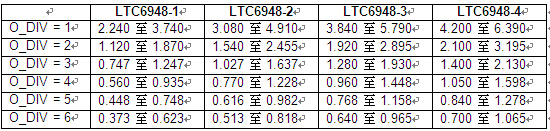

輸出頻率選擇 (單位：GHz)
