Linear 推出固定頻率、電流模式升壓型 DC/DC 轉換器 LT3905
2013-11-28 20:46:10 本站原創凌力爾特公司 (Linear Technology Corporation) 推出固定頻率、電流模式升壓型 DC/DC 轉換器 LT3905，該器件專為對光接收器中的雪崩光電二極管 (APD) 施加偏置而設計。LT3905 具有高壓側 APD 電流監視功能，動態范圍跨 5 個數量級，其在 3μA 至 3mA 范圍內的相對準確度優于 2%。最大 APD 電流利用單個電阻器來設置，而一個帶指示器的快速電流限制器可在過載情況下保護 APD。可調輸出電壓提供了動態偏置控制，一個可編程信號丟失指示器用于在低 APD 電流條件下發出標記信號。電源開關、肖特基二極管、APD 電流監視器、電流限制和信號丟失指示器集成在一個采用 3mm x 3mm QFN 封裝的 IC 之中。LT3905 工作于 1MHz 或 2MHz 開關頻率，可提供適合 APD 偏置應用的纖巧解決方案占板面積。
LT3905 的內部 65V、350mA 高效率開關提供高達 60V 的輸出電壓，同時其 2.7V 至 12V 的輸入電壓范圍可適合多種輸入源。其開關頻率為用戶可選的 1MHz 或 2MHz，從而使設計師能夠優化效率，并最大限度地減小外部組件尺寸。采用恒定頻率架構可最大限度地降低輸出噪聲。其他特點包括軟啟動、內部補償和可編程 VIN 欠壓閉鎖。
LT3905EUD 采用 3mm x 3mm QFN-16 封裝，千片批購價為每片 2.55 美元。工業級版本 LT3905IUD 經過測試，保證工作在 -40°C 至 125°C 的工作結溫范圍，千片批購價為每片 2.81 美元。兩種版本都有現貨供應。

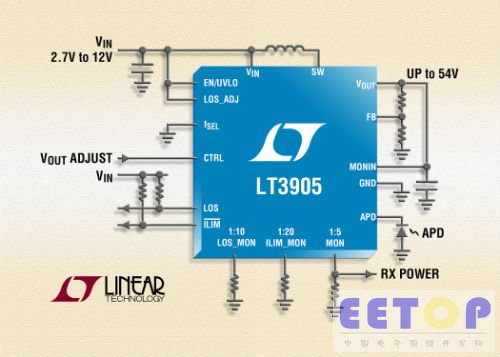

照片說明：具 APD 電流監視器的 60V 升壓型轉換器
性能概要：LT3905
· 65V、350mA 內部 DMOS 開關
· 集成的肖特基二極管
· 在 3μA 至 3mA 范圍內以 2% 的準確度監視 APD 電流
· 單個電阻器設定最大 APD 電流
· 具指示器的快速 APD 電流限制器
· 可編程信號丟失指示器
· 2.7V 至 16V VIN 范圍
· CTRL 引腳調節輸出電壓
· 可編程 VIN 欠壓閉鎖
· 高效率升壓型轉換器
· 可選 1MHz / 2MHz 開關頻率
· 內部補償
· 內部軟啟動
· 低停機電流：<1μA
