Linear 推出一款具有自校準電路的零漂移放大器 LTC2057HV
2013-08-24 12:58:26 本站原創凌力爾特公司 (Linear Technology Corporation) 推出一款具有自校準電路的零漂移放大器 LTC2057HV，在溫度、時間、輸入范圍和電源電壓范圍內變化時能提供高 DC 精準度和穩定性。LTC2057HV 具有 5μV 輸入失調電壓、0.025μV/°C 失調電壓漂移、以及無 1/f 噪聲的 220nVP-P 低頻噪聲，以 60V (±30V) 電源電壓工作時，可提供超過 140dB 的動態范圍。在存在大得多的信號情況下，這寬動態范圍可使微小信號得以放大，而且不會使放大器飽和或損失精準度。就要求高達 36V 電源電壓的應用而言，可采用 LTC2057 的較低電源電壓版本。
LTC2057 和 LTC2057HV 規定工作在 -40°C 至 125°C 的溫度范圍，提供了低電壓噪聲、低電流噪聲和低輸入偏置電流的最佳組合，同時零漂移架構消除了 1/f 噪聲。該器件抑制了通常與零漂移放大器相關的寄生干擾，從而進一步擴大了動態范圍、穩定性和有用的信號帶寬。輸入共模范圍包括負電源軌和軌至軌輸出擺幅，從而使 LTC2057 同時適合單電源和雙電源工業、儀器和汽車應用。
LTC2057 規定以 30V 電源電壓工作，而 LTC2057HV 能工作在高達 60V 電源。兩種版本均能以 4.75V電源電壓工作，并全面規格在 -40°C 至 85°C 和 -40°C 至 125°C 溫度范圍。LTC2057 除了采用 3mm x 3mm DFN、MSOP-8 和 SOIC-8 封裝之外，還可提供 MSOP-10 封裝，該封裝的引出腳配置使得能夠很容易地在輸入周圍布設一個保護環，以在高源阻抗條件下保持高精度和低噪聲性能。LTC2057 和 LTC2057HV 的千片批購價分別為每片 1.54 美元和 2.19 美元。

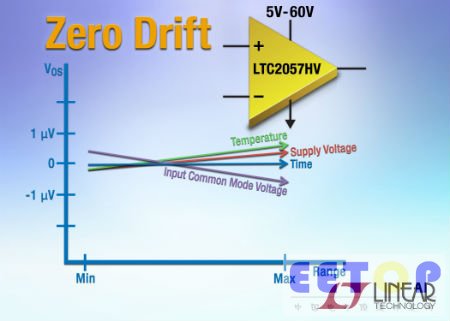

照片說明：60V 電源的零漂移運算放大器
性能概要：LTC2057HV
· 電源電壓范圍：4.75V 至 60V
· 失調電壓：5μV (最大值)
· 失調電壓漂移：0.025μV/°C (在 -40°C 至 125°C 溫度范圍內的最大值)
· 輸入噪聲電壓：
o 220nVP-P，DC 至10Hz (典型值)
o 13nV/√Hz，1kHz (典型值)
· 輸入共模范圍：V– – 0.1V 至 V+ – 1.5V
· 軌至軌輸出
· AVOL：150dB (典型值)
· PSRR：160dB (典型值)
· CMRR：150dB (典型值)
· 停機模式
· MS10 封裝包括保護環引腳
應用
· 高分辨率數據采集
· 基準緩沖
· 電子秤
· 熱電偶放大器
· 應變計
· 低壓側電流檢測
· 汽車監視器與控制
