金升陽推出滿足DCS/儀器儀表行業信號隔離方案
2013-02-27 09:37:24 本站原創眾所周知，信號隔離模塊可廣泛應用于如變頻器、 RTU、電力監控柜、DCS系統等行業，實現信號的電氣隔離、類型轉換、放大遠傳以及設備或者人身的安全保護等功能。金升陽信號隔離模塊均采用磁電隔離技術，其低功耗，高集成度、低紋波等優越性能一直贏得市場的肯定與信賴。但美中不足的是，高性能往往以犧牲產品體積作為前提，出于體積較大的原因，產品一直未能很好地打開DCS/儀器儀表行業普遍應用的局面。

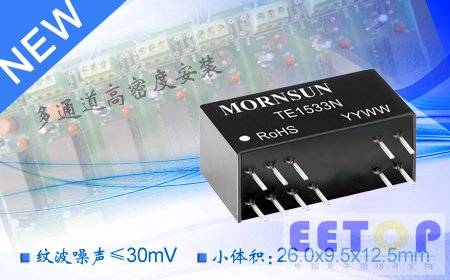

TE/FxxxxN系列為金升陽全新打造的高性能，小體積信號隔離模塊。為了更貼切客戶實際應用，產品在隔離方式設計上采用了獨特的兩隔離(輸入電源與輸入信號或輸出信號隔離)方案，在性能上延續了三隔離或四隔離(電源，信號輸入，信號輸出、配電輸出相互隔離)產品的高響應頻率、低信號紋波、低功耗等優點，且在價格方面也相對比較低廉。
同時，該產品作為目前國內市面上占板面積最小的，性價比最高的信號隔離模塊，完全可以替代傳統的線性光耦隔離方案，且各項性能指標上均能超越此類方案。
產品廣泛應用于變頻器、儀器儀表、 RTU、電力監控柜、DCS系統、監測儀、控制盒、變送器、采集器等行業。
產品主要特點：
兩端隔離(信號輸入側與輸出側隔離)
高隔離電壓(2kVAC/60s)
小體積：SIP9外殼封裝(26*9.5*12.5mm)
低紋波噪聲：≤30mVpp(20MHZ)
極低溫漂(-25～+71℃范圍內≤35PPM/℃)
高響應頻率：≥2KHz
高精度等級(0.1% F.S.)
高線性度(0.1% F.S.)
寬工作溫度范圍：- 40～+85℃
調節功能：信號滿度調節及零點調節
更多性能指標請登錄進行技術手冊查詢。
典型應用方案：多通道模擬采集的隔離防護
此方案采用點隔離方式，將多路輸入信號的每個通道進行單獨的隔離，消除共模電壓影響，消除通道間的串擾問題，避免了系統因共模電壓及不穩定地電位造成損壞的問題。方案采用多個隔離放大器實現每個通道的相互隔離，同時完成每個通道的信號調理，通過模擬多路器傳送到ADC。這種隔離方案，在信號輸入的最前端進行電氣隔離，對后端的采集電路形成了完整的保護，同時各通道之間相互隔離，避免了共模電壓影響及通道串擾問題，不僅對后端的采集系統整體電路形成了完整的保護，同時還保護了各個通道所聯接的現場儀表。點隔離方案的多通道模擬采集系統的可靠性最高，成本相對其它兩種方案(不隔離/組隔離)也較高，但從整個自動化系統來考慮，點隔離方案可以省略采集系統前級的隔離柵設備，使得整個自動化系統的成本反而大大的降低了。
