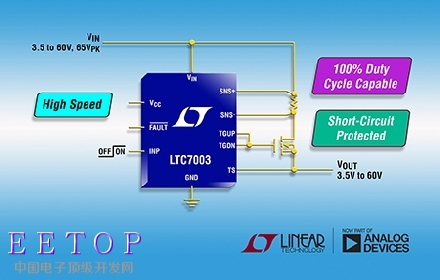

亞德諾半導體 (Analog Devices, Inc.，簡稱ADI) 旗下凌力爾特公司 (Linear Technology Corporation) 推出高速、高壓側N 溝道 MOSFET 驅動器LTC7003，該器件可采用高達 60V 的電源電壓工作。其內部充電泵全面增強了外部 N 溝道 MOSFET 開關，從而使其能夠無限期地保持導通。LTC7003 強大的1Ω柵極驅動器能夠以非常短的轉換時間和 35ns 傳播延遲非常容易地驅動大的柵極電容 MOSFET，因此非常適合高頻開關和靜態開關應用。

LTC7003 在 3.5V 至 60V (65V 絕對最大值) 輸入電源范圍內運行，具3.5V 至 15V驅動器電源范圍。該器件通過監視外部檢測電阻器兩端的電壓來檢測過流情況，這個電阻器與外部 MOSFET 開關的漏極串聯。當 LTC7003 檢測到開關電流已經超過預設值時，就確定一個故障標記，開關則關斷一段時間，關斷時間長短由一個外部定時電容器設定。經過預定冷卻時間之后，LTC7003 自動重試。

LTC7003 用來接收一個以地為基準的低壓數字輸入信號，并快速地驅動一個高壓側 N 溝道功率 MOSFET，該 MOSFET 的漏極可比地高 60V。當驅動一個 1000pF 負載時，快速 13ns 上升和下降時間最大限度降低了開關損耗。LTC7003 具可調電流限制、電流監視輸出以及可調過壓閉鎖和使能輸入。

LTC7003 采用 MSOP-16 封裝。可提供 3 種工作結溫級版本，擴展和工業溫度級版本的溫度范圍為–40°C 至 125°C，高溫汽車級版本的溫度范圍為–40°C 至 150°C，而軍用溫度級版本的溫度范圍則為–55°C 至 150°C。千片批購價為每片2.30美元。
