業界最低功耗零漂移運算放大器僅消耗1.3μA電流

2017-07-13 09:37:24 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

亞德諾半導體 (Analog Devices, Inc.，簡稱ADI) 旗下凌力爾特公司 (Linear Technology Corporation) 推出零漂移運算放大器LTC2063，該器件采用 1.8V 電源時僅吸取1.3μA典型電流 (最大值為2μA)。這個微功率放大器保持不打任何折扣的精準度：在25°C時最大輸入失調電壓為5μV，在–40°C 至 125°C范圍內最大漂移為0.06μV/°C。在25°C時，最大輸入偏置電流為 15pA，在–40°C 至 125°C范圍內為 100pA。這些高精準度輸入特性允許使用阻值很大的反饋網絡電阻器，從而在不損害準確度的情況下保持低功耗，甚至在溫度上升時也不例外。

軌至軌輸入和輸出簡化了單電源使用情況，擴大了動態范圍。一個集成的 EMI 濾波器在 1.8GHz 時提供 114dB 電磁干擾抑制。憑借零漂移架構固有的低 1/f 噪聲，LTC2063 非常適合在高溫工業和汽車系統以及便攜式和無線傳感器網絡應用中放大和調理低頻傳感器信號。

LTC2063 采用 SOT-23 和 SC70 封裝。SC70 版本包括停機模式，當放大器處于未使用狀態時，這種模式使電流消耗降至僅為 90nA。這可實現超低功率占空比傳感器應用。例如，數據表中顯示的一個精準及低占空比氧氣傳感器電路消耗不到 200nA 平均電流。

Dust Networks^®市場經理 Ross Yu 表示：“LTC2063 實現了一類全新并可放置在任何地方的精準測量解決方案。其超低功率和高精準度使其成為 Dust Networks SmartMesh^®無線傳感器網絡的完美伴隨器件，將精準測量的范圍擴大到以前根本不可實現的地方。”

一個例子是DC2369A 無線電流檢測參考電路板，該電路板使用了 LTC2063 和LTP™5901-IPM SmartMesh IP™模塊以及其他微功率組件，以產生一個能夠用小型電池運行多年的隔離式浮置電流檢測測量平臺。

LTC2063 在 1.7V 至 5.25V 的電源電壓范圍內運行，在–40°C 至 125°C范圍內進行了全面規定。千片批購價為每片1.50美元。如需更多信息，請登錄www.linear.com.cn/product/LTC2063。

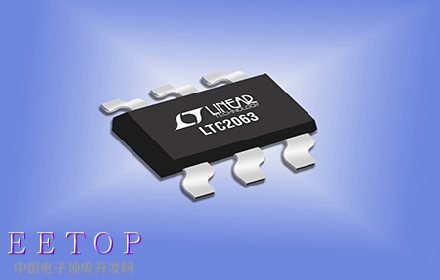

照片說明：微功率零漂移運算放大器在2μA 最大 I_S時實現5μV 最大 V_OS

性能概要：LTC2063

低電源電流：2μA最大值

失調電壓：5μV最大值

失調電壓漂移：0.02μV/°C 最大值

輸入偏置電流：3pA 典型值，–40°C 至 85°C時 30pA 最大值，–40°C 至 125°C時 100pA 最大值

集成的 EMI 濾波器 (1.8GHz 時 114dB 抑制)

停機電流：90nA 典型值，170nA 最大值

軌至軌輸入和輸出

1.7V 至 5.25V 工作電源電壓

A_VOL：140dB 典型值

適合占空比操作應用的低電荷上電

規定的溫度范圍：

–40°C 至 85°C

–40°C 至 125°C

6 引線 SC70、5 引線 TSOT-23 封裝

本文給出的報價僅供預算之用。各地報價可能因當地關稅、各種稅款、費用以及匯率不同而有所分別。
