大聯大品佳集團推出基于Richtek技術和產品的USB PD電源適配器解決方案
2016-05-12 17:00:28 n2016年5月12日，致力于亞太地區市場的領先半導體元器件分銷商---大聯大控股宣布，其旗下品佳推出基于Richtek（立锜科技）的RT7786+RT7207的USB-PD Controller。其中，RT7786為一次測反馳式AC/DC PWM IC；RT7207為二次測高整合度USB-PD Controller IC。
目前，USB 2.0的最大供給電為2.5W（5V、500mA），USB 3.0為4.5W（5V、900mA）。隨后的“USB-BC”標準雖然提高了供給電力，但最大供給電力也只有7.5W（5V、1.5A）。而USB PD（USB Power Delivery Specification）是一個利用USB接口實現最大可供給100W電力的標準，可以承載更高的電壓和電流，供電能力最高100W，分10W、18W、36W、60W和100W五級“規格”；電壓采用5V、12V和20V；電流為1.5A、2A、3A和5A。而且，USB-PD不僅可與最新的USB標準兼容，更可兼容之前的USB2.0。

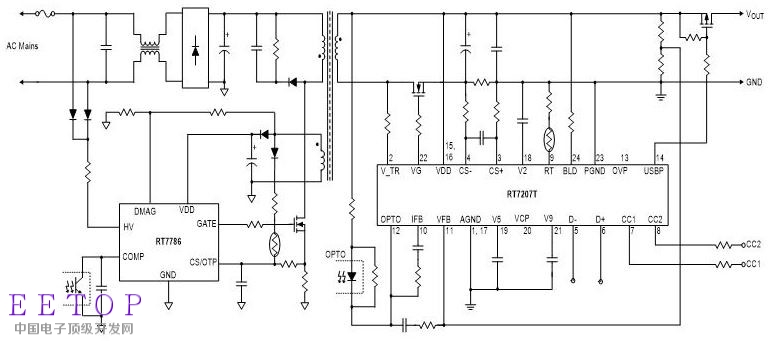

圖示1-大聯大品佳推出的基于Richtek（立锜科技）的RT7786+RT7207的USB-PD解決方案系統框架圖
根據IHS Technology預測，2016年全球采用Type-C的智能手機出貨量將會接近1億部，到2020年將會達到9.44億，其中中國品牌的手機也將達到5.66億部，占全球出貨量的60%。USB-PD功能將成為其中最大的亮點之一。因此，大聯大品佳特別推出了基于Richtek（立锜科技）技術和產品的USB-PD解決方案。
大聯大品佳代理的Richtek（立锜科技）RT7786+RT7207為一高整合度PWM +USB-PD Controller，它具備許多特征能提升低功率反馳式（Low-power Flyback）變壓器的性能。特別針對于USB-PD的應用方面，已取得USB-PD 協會認證，能以最簡化的回路設計完成，使用RT7786+RT7207將能夠同時實現低成本、體積小、重量輕的產品設計。
為降低系統待機功耗，Richtek（立锜科技）采用了專有的Green-Mode 設計模式，以線性降頻方式低于Light-Load 狀態。不僅如此，使用專有的Green-Mode設計產品將更容易符合電源相關法規要求。RT7207為高整合度IC，同時內建CC/CV、LDO、TL431、OVP、OTP、SR、Cable Comp、Charge Pump、PMOS drive、Quick Discharge、Single Fault、PWM Off @ OVP等，所以無需再額外增加成本。
圖示2-大聯大品佳推出的基于Richtek（立锜科技）的RT7786+RT7207的USB-PD解決方案開發板照片
RT7786 Features
• Designed for adaptive power
• Wide Vdd Range ( 7V~38V)
• Adaptive Vo OVP , UVP for < 3V
• Feedback Loop Fault Protection
• Adaptive Loop Gain for Loop Stability
• Adoptive Current Limit to meet LPS
• High Efficiency
• CCM/QR Hybrid Control
• Power Saving < 30mW @ 5V
• Other Protection
• Vdd OVP, OCP, OLP, OTP, Adjustable Constant Output Power, Brown in/out protection, Secondary Rectifier Short Protection, Adaptive Vo OVP
RT7207 Features
• USB PD 2.0 Type-C Compliant , Other protocol is optional
• Highly Integration
• ARM M0 MCU embedded
• Transceiver embedded for BMC
• Programmable Type C current mode setting. (default, 1.5A, 3A)
• CV and CC Control
• Synchronous rectifier driver and controller (Operate in both DCM and CCM for wide output voltage range (RT7207T)
• BLD pin for quick discharge
• Shut regulator and Programmable cable compensation built in
• Charge pump built in for wide VDD operation range ( 3V to 20V )
• USBP pin to directly drive external isolation P-MOSFETs
• Green mode in standby for power saving
• Protection
• OTP, Adaptive OVP, Programmable UVP, SCP
