42V、2A／3A 峰值 (IOUT) 同步降壓型 Silent Switcher 2
2017-06-30 17:49:00 未知 |
在 2MHz 提供 93% 效率并具有超低的 EMI / EMC 輻射
亞德諾半導體 (Analog Devices, Inc.，簡稱ADI) 旗下凌力爾特公司 (Linear Technology Corporation) 推出2A (3A 峰值)、42V 輸入同步降壓型開關穩壓器LT8609S。其獨特的 Silent Switcher® 2 架構運用兩個內部輸入電容器以及內部 BST 和 INTVCC電容器，以最大限度減小熱環路面積。由于可提供控制得非常好的開關邊沿，因此LT8609S 的設計顯著地降低了 EMI/EMC 輻射，其內部結構具有一個整體接地平面，并用銅柱代替了接合線。這種改善的 EMI/EMC 性能對電路板布局不敏感，從而簡化了設計并降低了風險，即使在采用兩層 PC 板時也不例外。在整個負載范圍內開關頻率為 2MHz 的情況下，LT8609S 可輕松通過汽車 CISPR 25 的 Class 5 峰值 EMI 限制。該器件也提供了擴展頻譜頻率調制功能，以進一步降低 EMI / EMC 水平。
LT8609S 的同步整流在開關頻率為 2MHz 時提供高達 93% 的效率。其 3.0V 至 42V 輸入電壓范圍非常適合汽車和工業應用。內部高效率開關可向低至 0.774V 的電壓提供高達 2A 連續輸出電流和 3A 峰值負載。LT8609S 突發模式 (Burst Mode®) 運行的靜態電流僅為 2.5μA，非常適合諸如汽車始終保持接通系統等應用，這些系統需要很低的靜態電流來延長電池運行壽命。LT8609S 的獨特設計在所有條件下保持了僅為 400mV (在1.5A) 的最小壓差電壓，從而使該器件在汽車冷車發動等情況下表現出色。此外，僅為 45ns 的快速最短接通時間實現了從 16V 輸入到 1.5V 輸出的 2MHz 恒定頻率切換，從而優化了效率，同時可避開關鍵噪聲敏感頻段。LT8609S 的 16引線、3mm x 3mm LQFN 封裝和高開關頻率允許使用小型外部電感器和電容器，因此可構成占板面積緊湊和高熱效率的解決方案。
LT8609S 采用內部頂端和底端高效率電源開關，單芯片內集成了必需的升壓二極管、振蕩器、控制和邏輯電路。低紋波突發模式運行在低輸出電流時保持高效率，同時保持輸出紋波低于 10mVP-P。其開關頻率在 200kHz 至 2.2MHz 范圍內是可編程和可同步的。特殊的設計方法和新的高速工藝在很寬的輸入電壓范圍內實現了高效率，而且 LT8609S 的電流模式拓撲實現了快速瞬態響應和卓越的環路穩定性。其他特點包括內部補償、電源良好標記、輸出軟啟動/跟蹤和過熱保護。
LT8609SEV 采用 3mm x 3mm LQFN封裝。工業溫度級版本 LT8609SIV 經過測試，保證在–40°C 至 125°C 工作結溫范圍內運行。千片批購價為每片2.75美元，兩種版本均有現貨供應。

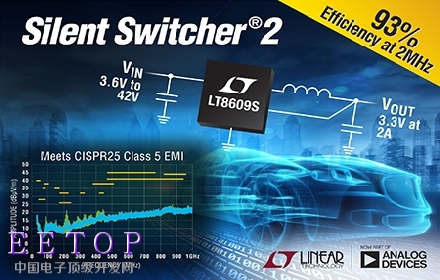

照片說明：42V、3A (IOUT)、2.2MHz 同步降壓型穩壓器具更低的 EMI / EMC 輻射且遠低于 CISPR 25 Class 5 的限制
性能概要：LT8609S
Silent Switcher® 2 架構
在任何 PCB 上均具超低 EMI/EMC 輻射
消除了 PCB 布局敏感性
用于 VIN、BST 和 INTVCC的內部電容器降低了輻射型 EMI
擴展頻譜頻率調制
高頻時提供高效率
2MHz 時效率高達 93%
很寬的輸入電壓范圍：3.0V 至 42V
2A 最大連續、3A 峰值輸出電流
超低靜態電流突發模式運行
˂ 2.5μA IQ調節 12VIN至 3.3VOUT
輸出紋波< 10mVP-P
快速最短開關接通時間：45ns
在所有條件下具低壓差：400mA(在 1.5A)
過載時安全承受電感器飽和
可調和可同步：200kHz 至 2.2MHz
輸出軟啟動和跟蹤
小型 16 引線 3mm x 3mm LQFN 封裝
