特瑞仕半導體推出升壓與反轉DC/DC轉換器XC9519系列
2011-10-19 19:56:38 本站原創XC9519系列產品是雙路DC/DC轉換器。升壓DC/DC轉換器外掛零部件，即可在18V的范圍內任意設定正電壓；反轉DC/DC轉換器外掛零部件，則可在-15V的范圍內任意設定負電壓。由于開關頻率高達1.2MHz，可使用較小的外部零部件。
輸入電壓范圍在2.7V～5.5V之間。輸出電流為500mA（VIN=3.7V, VOUTP=5.0V, VOUTN=-5.0V）。能選擇PWM控制和PWM/PFM自動轉換控制的工作模式。固定的PWM控制的開關頻率，能降低噪音。PWM/PFM自動轉換控制，通過在輕負載時把工作狀態從PWM控制過渡到PFM控制，在輕負載到輸出大電流的整個負載領域實現了高效率。

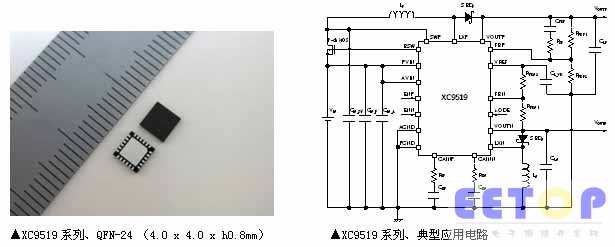

內建軟啟動功能，升壓DC/DC轉換器能在2.5ms（TYP.）內、反轉DC/DC轉換器能在2.2ms（TYP.）內啟動輸出電壓。待機時的消耗電流在1.0μA以下。另內建用于切斷負載的外部P溝道MOS FET門極控制電路，所以外部P溝道MOS FET在待機時可以很容易地切斷負載。作為保護功能，備有限定驅動晶體管電流（2A MIN.）和過熱停機功能。此外，還內建輸入電壓在2.2V以下時強制停止驅動晶體管工作的UVLO功能。采用的是小型QFN-24 (4.0x 4.0 x h0.8mm)封裝。
【XC9519系列特點】
● 搭載升壓與極性反轉的雙路DC/DC轉換器。
● 因為振蕩頻率高達1.2MHz，可使用較小的外部零部件。
● 輸入電壓范圍在2.7V～5.5V之內。輸出電流為500mA（VIN=3.7V, VOUTP=5.0V, VOUTN=-5.0V）。
● 內建用于切斷負載外部P溝道 MOS FET門極控制電路，在待機時可以很容易地切斷負載。
● 搭載軟啟動功能、限定電流、過熱停機、UVLO功能。
