凌力爾特推出350mA、42V 輸入同步降壓型開關穩壓器LT8606

2017-06-15 18:03:29 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

亞德諾半導體 (Analog Devices, Inc.，簡稱ADI) 旗下凌力爾特公司 (Linear Technology Corporation) 推出350mA、42V 輸入同步降壓型開關穩壓器LT8606。在 2MHz 切換時，獨特的同步整流拓?fù)淇商峁?92% 效率，從而使設計師能夠避開關鍵的噪聲敏感頻段 (例如 AM 無線電頻段)，同時實現占板面積非常緊湊的解決方案。以突發模式 (Burst Mode^®) 工作在無負載備用情況下可保持靜態電流低于3μA，非常適合始終保持接通的系統。其 3.0V 至 42V 輸入電壓范圍使該器件非常適合汽車應用，因為這類應用必須在冷車發動和車輛停-啟場合以及最小輸入電壓低至 3.0V 和拋載瞬變超過 40V 的情況下進行調節。其內部 650mA 開關能提供高達 350mA 的連續輸出電流。LT8606 在所有條件下都保持僅為 175mV (在 300mA) 的最低壓差電壓，從而使該器件能夠在諸如汽車冷車發動等情況下表現出色。擴展頻譜頻率調制和特殊設計方法實現低 EMI 運行，使該器件能夠滿足很多汽車和工業應用所要求的 CISPR25 Class 5 EMI 限制。此外，僅為 45ns 的快速最短接通時間允許從 16V 輸入至 1.5V 輸出以 2MHz 恒定頻率切換。LT8606 的 2mm x 2mm 8 引線 DFN 或 10 引線耐熱性能增強型 MSOP 封裝以及高開關頻率允許使用小型的外部電感器和電容器，可構成占板面積緊湊和高熱效率的解決方案。

LT8606采用內部上管和下管高效率功率開關，在單一芯片中集成了必要的升壓二極管、振蕩器、控制和邏輯電路。低紋波突發模式工作在低輸出電流時保持高效率，同時使輸出紋波低于 10mV_P-P。獨特的設計技術和新的高速工藝使該器件在寬輸入電壓范圍內實現高效率，同時 LT8606的電流模式拓?fù)鋵崿F(xiàn)了快速瞬態響應和卓越的環路穩定性。其他特點包括內部補償、電源良好標記、輸出軟啟動 / 跟蹤和過熱保護。

LT8606EDC 采用 2mm x 2mm 8 引線 DFN 封裝，LT8606EMSE 采用耐熱性能增強型 MSOP-10 封裝。工業溫度級版本 LT8606IDC 和 LT8606IMSE 經過測試，在 –40°C 至 125°C 工作結溫范圍內保證運行。千片批購價為每片2.05 美元，兩種版本均有現貨供應。如需更多信息，請登錄www.linear.com.cn/product/LT8606。

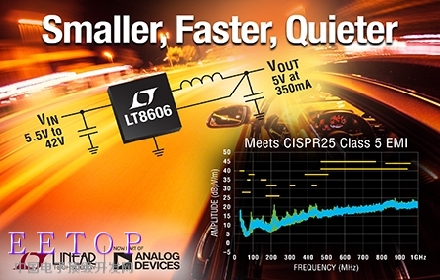

照片說明：42V、350mA、2.2MHz 同步降壓型 DC/DC 轉換器工作在 3.0V 至 42V 范圍

性能概要：LT8606

寬輸入電壓范圍：3.0V 至 42V

超低靜態電流突發模式操作：

<3μA I_Q(調節 12V_IN至 3.3V_OUT)

輸出紋波<10mV_P-P

高效率 2MHz 同步運行：

效率>92% (在 0.35A、從12V_IN產生 5V_OUT)

350mA 最大連續輸出

快速的最短開關接通時間：45ns

可調和可同步：200kHz 至 2.2MHz

擴展頻譜頻率調制用于實現低 EMI

允許使用小型電感器

低壓差

峰值電流模式運行

準確的 1V 使能引腳門限

內部補償

輸出軟啟動和跟蹤

纖巧 2mm x 2mm 8 引線 DFN 或 10 引線 MSOP 封裝

本文給出的報價僅供預算之用。各地報價可能因當?shù)仃P(guān)稅、各種稅款、費用以及匯率不同而有所分別。
