Linear推出一款8A降壓型微型模塊穩壓器LTM4613
2011-05-22 22:23:51 本站原創凌力爾特公司 (Linear Technology Corporation) 推出一款 8A 降壓型微型模塊 (µModule®) 穩壓器 LTM4613，該器件已通過 TUV Rheinland 認可實驗室的認證，其在高達 96W 輸出功率下符合 EN55022 Class B 規格 EMI (電磁干擾) 輻射限值。LTM4613 采用 5V 至 36V 的輸入電壓，可輸送一個 3.3V 至 15V 的穩壓輸出，并在整個電壓、負載和溫度范圍內提供了 2.0% 的最大 DC 誤差。該轉換器在 24V 輸入至 12V 輸出應用中實現了 95% 以上的峰值工作效率。
可通過 EN55022 Class B 認證的 µModule 穩壓器系列中，LTM4613提供了最高的輸出功率。該性能利用一個集成的 π 型濾波器、精確的布局、屏蔽電感器和謹慎控制的功率晶體管驅動得以實現。LTM4613 的正式認證證書及相關的 PCB 布局文件可登錄 www.linear.com.cn/product/LTM4613 查看，該器件免除了增設外部濾波器、磁屏蔽及鐵氧體磁珠的需要，可實現無后顧之憂的設計過程。此外，其表面貼裝型塑料封裝之中還內置了降壓型控制器、功率晶體管、電感器、補償電路、輸入濾波器和大小適中的輸入及輸出電容。這款器件具有一個時鐘輸入引腳，用于對一個或多個 LM4613 穩壓器進行同步處理，這一點在執行高準確度均流功能時特別有用。其他特點包括可從外部調節的軟起動、輸出電壓裕度和開關頻率。
LTM4613 內置于一個具高散熱效率的 15mm x 15mm x 4.3mm LGA 封裝。具有三個工作溫度級別，分別為 -40°C 至 +125°C 的 E 級和 I 級，以及 -55°C 至 +125°C 的 MP 級。千片批購價為每片 24.40 美元起，所有溫度等級均備有現貨，可即時交付。如需了解詳細信息或下載官方 EN55022 Class B 證書，請訪問 www.linear.com.cn/product/LTM4613。

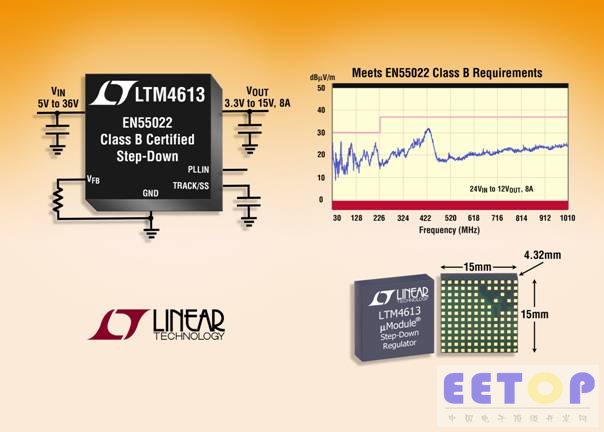

照片說明：符合 EN55022 Class B 規格的 8A 降壓型 µModule® 穩壓器
性能概要：LTM4613
·經獨立實驗室認證，符合 EN55022 Class B 規格
·輸入電壓范圍：5V 至 36V
·3.3V 至 15V輸出電壓范圍和 2% 的最大 DC 誤差
·8A 輸出電流
·可同步至一個外置時鐘
·可編程軟件起動、輸出電壓跟蹤和裕度調節
·輸出并聯以支持準確均流
·占板面積緊湊和散熱效率高的 15mm x 15mm x 4.3mm LGA 封裝
