ADI發布零漂移高帶寬的電流檢測放大器AD8218

2011-03-22 18:36:27 本站原創

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

Analog Devices, Inc. (ADI) 最近擴展了其廣受歡迎的電流檢測放大器產品線，新推出一款通用型產品 AD8218。零漂移、雙向電流檢測放大器 AD8218是一款精密電流檢測放大器，在低成本封裝內，提供獨特的高帶寬與市場最低漂移組合特性。AD8218采用專有 CMOS 工藝制造，在-40°C 至+125°C 的溫度范圍內，其零漂移內核僅有 + 100nV/°C 的失調漂移，同時能夠保持500 kHz 的典型小信號帶寬。

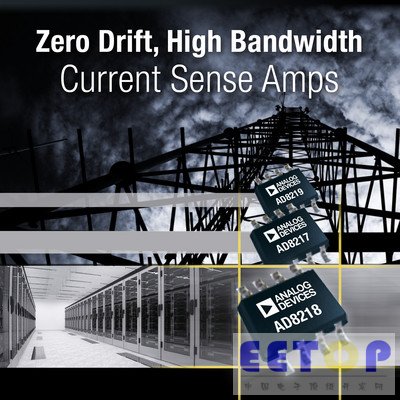

ADI 零漂移高帶寬的電流檢測放大器 AD8218

ADI 公司這款最新的零漂移電流檢測放大器具有20 V/V 的固定增益，在整個溫度范圍內的最大增益誤差為±0.35%。AD8218零漂移精密放大器的輸入共模范圍為4 V 至80 V。它內置一個基準電壓源，能夠在單向電流監控應用中實現最佳動態范圍，或者使雙向電流檢測的輸出輕松偏移。

AD8218可以配合各種模數轉換器(ADC) 使用，并集成到眾多高端電流檢測信號鏈中，如基站、工業電機控制和計算機電源管理應用。該產品系列還有其它精密零漂移電流檢測放大器，包括高分辨率、零漂移分流監控器 AD8217和零漂移、單向分流監控器 AD8219。

AD8218零漂移、雙向電流檢測放大器的主要特性

高共模電壓范圍
- 工作范圍：4 V 至80 V
- 耐壓范圍：-0.3 V 至85 V
緩沖的輸出電壓
增益 = 20 V/V（AD8219為60 V/V）
寬工作溫度范圍：-40 °C 至+125 °C
出色的交流和直流性能
- 失調漂移：±100 nV/°C（典型值）
- 失調：±50 μV（典型值）
- 增益漂移：±5 ppm/°C（典型值）
直流共模抑制比(CMRR)：110 dB（典型值）

供貨、報價與配套產品

產品	供貨	增益	溫度范圍	千片訂量報價	封裝
AD8217	現在	20 V/V	-40˚C至125˚C	$0.85/片	8引腳 MSOP
AD8218	現在	20 V/V	-40˚C至125˚C	$1.05/片	8引腳 MSOP
AD8219	現在	60 V/V	-40˚C至125˚C	$0.95/片	8引腳 MSOP
