Diodes新降壓轉換器有效節省空間

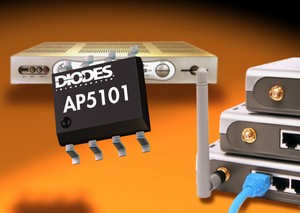

2010-09-26 20:11:54 本站原創Diodes公司推出全新1.5A額定電流降壓轉換器AP5101，其固定開關頻率為1.4MHz，有助于設計人員減少機頂盒、調制解調器以及分布式電源系統等各種類型產品的電路占板面積。
該轉換器憑借更高的工作頻率，有效減少了電感器及其它標準外部元件的尺寸；配合緊湊的SO-8封裝和集成的低RDSON功率MOSFET開關，大大減小了占板空間。外部元件數量的減少相應提高了電路設計的靈活性。
AP5101降壓轉換器的特點是擁有極低的串聯電阻，峰值輸出電流保持在1.5A的穩定水平，效率高達92%，寬輸入電壓范圍在4.75V至22V之間。其快速瞬態響應功能有助于簡化環路穩壓要求，且輸出電壓可在0.81V-15V范圍調節。
此外，AP5101通過逐周期電流限制和熱關機保護進行自我保護，確保了產品的長期可靠性。該轉換器還可利用使能引腳關閉進入待機模式，僅消耗0.1µA的電流。
