Maxim推出雙路單芯片可變電壓衰減器(VVA) MAX19790
2010-07-14 18:48:46 本站原創Maxim推出雙路、單芯片可變電壓衰減器(VVA) MAX19790，工作頻率范圍為250MHz至4000MHz。該款VVA設計用作高性能無線基礎設施中的通用模塊，在工作頻率和衰減設置范圍內提供44dB線性控制動態范圍和業內最佳的S21平坦度。MAX19790集優異的平坦度指標與線性衰減控制功能于一體，可理想用于蜂窩基站、微波點對點系統和SatCom設備等寬帶基礎設施應用。
MAX19790在單片IC中集成了兩路業內領先的VVA，每路衰減器均采用專有的單芯片SiGe BiCMOS工藝設計，受專利保護的控制電路可提供22dB衰減范圍，線性控制斜率達10dB/V。兩路衰減器共用一個共模模擬控制電路，可以級聯產生44dB的總動態范圍，獲得20dB/V的線性控制斜率。較寬的線性控制范圍無需復雜的線性化電路及相關算法，可有效降低方案成本和復雜度。
目前競爭方案的RF VVA (如PIN二極管和基于MESFET的衰減器)大都采用非線性控制，這增大了自動增益控制(AGC)和增益調節算法的復雜度。多數競爭方案需采用外部線性化電路修正控制斜率，但這會增加VVA設計的整體成本、復雜度和可重復性。此外，這些衰減器的競爭方案在其整個調節范圍內，衰減隨頻率的變化而變化，具有較差的平坦度。而且，典型的VVA “頻率牽引”會隨VVA衰減設置的變化而變化，無法通過簡單的固定斜率均衡架構進行補償。VVA衰減特性的不穩定，將導致系統誤差向量幅度(EVM)和鄰道泄漏抑制(ACLR)的劣化。
MAX19790衰減器在較寬的工作頻率和衰減設置范圍內具有優異的S21平坦度性能，避免了上述指標劣化問題。工作在950MHz至2150MHz (SatCom應用的典型頻帶)范圍內的任意125MHz連續頻帶時，MAX19790在30dB至全衰減范圍內的平坦度典型值和最大值(峰峰值)分別僅為0.13dB和0.89dB。

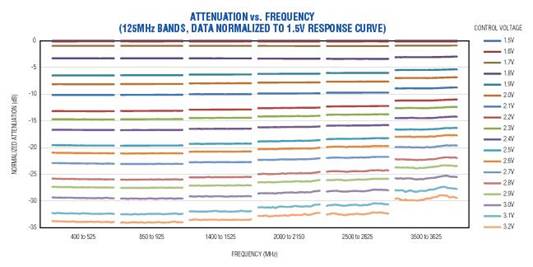

對于要求更高S21平坦度的系統，只需增加一個簡單的均衡器即可改善電路性能。圖1所示為消除VVA最小衰減影響(歸一化)后，在最簡均衡修正條件下的S21響應曲線。在大多數常見通信頻帶中(每個頻帶均覆蓋125MHz的連續頻點)，MAX19790的S21響應曲線在30dB衰減控制范圍內保持水平。MAX19790采用緊湊的(6mm x 6mm)、36引腳TQFN無鉛封裝。
公司網址：http://china.maxim-ic.com
圖1.
