Linear推出降壓型DC/DC轉換器LT3686H

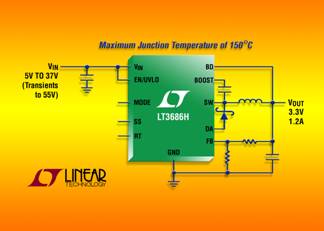

2010-07-05 16:58:21 本站原創凌力爾特公司 (Linear Technology Corporation) 推出 LT3686 的 H 級版本。LT3686H 是一種 1.2A、37VIN 的降壓型開關穩壓器。具過壓閉鎖的 LT3686H 在 3.6V 至 37V 的 VIN 范圍內工作，可保護該穩壓器和負載免受高達 55V 瞬態電壓的影響，從而非常適用于汽車應用中常見的負載突降和冷車發動情況以及 2V 工業電源。其內部的 1.85A 開關可在電壓低至 0.8V 時提供高達 1.2A 的連續輸出電流。LT3686H 的開關頻率從 300kHz 到 2.5MHz 是用戶可編程的，從而使設計師能夠最大限度地提高效率，同時避開關鍵噪聲敏感頻段。其非常小的最短接通時間使該器件即使在高降壓比時也能提供高開關頻率。例如，在輸入高達 16V 時，它可利用 2MHz 開關頻率提供 3.3V 輸出。LT3686H 還采用了獨特的設計，即使在負載非常輕的情況下，也可確保它保持恒定頻率開關。該器件的 3mm x 3mm DFN-10 封裝和高開關頻率允許使用小型的外部電感器和電容器，可提供占板面積緊湊和熱效率高的解決方案。
H 級版本在結溫高達 150˚C 時也可工作，相比之下 E 和 I 級版本的最高結溫僅為 125˚C。就 E、I 和 H 級版本而言，所有電氣性能規格都是相同的。H 級版本經過測試，保證至 150˚C 的最高結溫，從而使該版本非常適用于在高環境溫度的汽車和工業應用。
以 1,000 片為單位批量購買，每片 LT3686HDD 的價格為 3.03 美元，有現貨供應。
性能概要：LT3686H
寬輸入范圍：
在 3.6V 至 37V 范圍內工作
過壓閉鎖功能可保護電路通過 55V 瞬態
小的最短接通時間：在 2MHz 時將 16VIN 轉換為 3.3VOUT
1.2A 輸出電流
可調頻率：300kHz 至 2.5MHz，具 ±5% 的準確度
輕負載時具恒定開關頻率
跟蹤和軟啟動
準確的 UVLO
短路堅固性
停機時 IQ <1uA
內部補償
3mm x 3mm DFN 封裝
150°C 的最高結溫
公司網址：www.linear.com.cn
