亞德諾旗下Linear推出 6A、42V 輸入同步降壓型開關穩壓器LT8640S
2017-04-14 18:08:07 未知 |

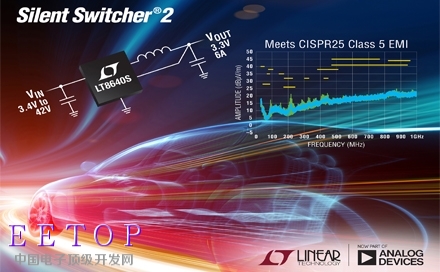

不久前收購了凌力爾特公司 (Linear Technology Corporation) 的亞德諾半導體 (Analog Devices, Inc.，簡稱ADI) 宣布推出 6A、42V 輸入同步降壓型開關穩壓器LT8640S。其獨特的 Silent Switcher® 2 架構采用兩個內部輸入電容器以及內部 BST 和 INTVCC電容器，以最大限度減小熱環路面積。結合非常良好受控的開關邊沿和一種具有整體接地平面的內部構造，并采用銅柱代替了接合線，LT8640S 的設計大幅度地降低了 EMI / EMC 輻射。這種改善的 EMI / EMC 性能不容易受到電路板布局的影響，從而簡化了設計和降低了風險，即使在使用兩層 PC 板時也不例外。LT8640S 在其整個負載范圍內采用一個 2MHz 開關頻率，能夠輕松地滿足汽車 CISPR25 Class 5 峰值 EMI 限制要求。另外，還可使用擴展頻譜頻率調制以進一步降低 EMI / EMC 輻射水平。
LT8640S 的同步整流在 2MHz 開關頻率時提供高達 95% 的效率。其 3.4V 至 42V 輸入電壓范圍非常適合汽車和工業應用。內部高效率開關可向低至 0.97V 的電壓提供高達 6A 的連續輸出電流和 7A 峰值負載。LT8640S 的突發模式 (Burst Mode®) 操作可提供僅為 2.5μA 的靜態電流，非常適合汽車始終保持接通系統等應用，因為這類應用需要延長電池運行壽命。LT8640S 獨特的設計可在所有條件下保持僅為 100mV (在 1A)的最低壓差電壓，從而使該器件能夠在汽車冷車發動等情況下表現出色。此外，僅為 30ns 的快速最短接通時間實現了從 16V 輸入到 1.5V 輸出的 2MHz 恒定頻率切換，從而使設計師能夠優化效率，同時避開關鍵噪聲敏感頻段。LT8640S 的 24 引線、4mm x 4mm LQFN 封裝和高開關頻率允許使用小型外部電感器和電容器，因此可構成緊湊和高熱效率的占板面積。
LT8640S 采用了內部頂端和底端高效率電源開關，并把必要的升壓二極管、振蕩器、控制和邏輯電路集成在單顆芯片中。低紋波突發模式運行在低輸出電流時保持高效率，同時保持輸出紋波低于 10mVP-P。就需要以最低噪聲運行的應用而言，LT8640S 可設定為在整個負載范圍內以強制連續模式運行。其開關頻率在 200kHz 至 3MHz 范圍內是可編程和可同步的。特殊設計方法和新的高速工藝使該器件在很寬的輸入電壓范圍內實現了高效率，而且 LT8640 的電流模式拓撲實現了快速瞬態響應和卓越的環路穩定性。其他特點包括內部補償、電源良好標記、輸出軟啟動/跟蹤和過熱保護。
LT8640SEV 采用 4mm x 4mm LQFN 封裝。工業溫度級版本 LT8640SIV 經過測試，可在 –40°C 至 125°C 工作結溫范圍內有保證地運行。千片批購價為每片4.65 美元，兩種版本都有現貨供應。
性能概要：LT8640S· Silent Switcher 2 架構
o 在任何 PCB 上均具超低 EMI/EMC 輻射
o 消除了 PCB 布局敏感性
o 用于 VIN、BST、INTVCC的內部電容器降低了 EMI輻射
o 擴展頻譜頻率調制
· 在高頻時提供高效率
· 1MHz 時效率高達 96%
· 2MHz 時效率高達 95%
· 寬輸入電壓范圍：3.4V 至 42V
· 6A 最大連續、7A 峰值輸出電流
· 超低靜態電流突發模式操作
o 2.5μA IQ調節 12VIN至 3.3VOUT
o 輸出紋波< 10mVP-P
· 快速最短開關接通時間：30ns
· 在所有條件下均可實現低壓差：100mV (在 1A)
· 強制連續模式
· 可在過載情況下安全地承受電感器飽和
· 可調和可同步：200kHz 至 3MHz
· 輸出軟啟動和跟蹤
· 小型 24 引線 4mm x 4mm LQFN 封裝
