Maxim推出“真正的”16位、8通道、同時采樣ADC
2009-12-26 21:03:40 本站原創Maxim推出8通道、16位、同時采樣ADC MAX11046。器件采用獨特的架構(專利申請中)產生一路噪聲極低的片內負電壓。這種創新架構能夠在單路外部正電源供電、高阻雙極性輸入條件下實現真正的16位性能，優于IEC 62053標準規定的0.2級(220V時精度為0.2%)精度要求。高阻輸入省去了每個通道上的外部高精度緩沖器，雙極性輸入則省去了電平轉換器。此外，同時采樣還簡化了相位調節固件，從而加快了設計和市場化進程。上述優勢簡化了電網監控和測量設備的設計難度，提供了前所未有的性能，并可降低成本、空間及功耗。
不斷發展的智能電網設計需求
鑒于日益增長的電力需求及全球范圍對節能的關注，電力供應商加大了電力傳輸基礎設施建設的投入。因此，先進的實時、端到端電力線監控、測量和控制系統成為單相和多相“智能電網”電力應用的重要組成部分。
為使一個220V (標稱值)系統在整個電壓范圍內(故障條件下電壓可高達6000V)的設備級別達到0.2級(即誤差為0.2%)，則系統設計必須具有大約0.06%的容限，以滿足0.2%的精度要求并留有一定的設計裕量。這就對ADC的指標提出了很高的要求，即ADC需具有大約93dB的動態范圍，能夠?qū)崿F(xiàn)真正的16位精度。
MAX11046是業內僅有的一款16位(無誤碼)、8通道、同時采樣SAR ADC，能夠提供優于IEC 62053標準規定的0.2級精度要求的性能，并滿足EN 50160標準規定的6kV瞬態電壓要求。
獨特的性能優勢可節省成本和空間
通常，為雙極性信號提供高阻輸入的ADC往往需要外部正、負電源供電。有一些競爭的ADC產品能夠在單電源供電條件下提供對地的雙極性輸入，但是此類器件無法實現高阻輸入，因而需采用一個外部輸入緩沖器。而MAX11046則能夠提供高阻、雙極性輸入，且只需一路正電源。高阻輸入還可省去傳統設計中常見的高成本精密運算放大器。
MAX11046無需使用外部負電源。器件的每通道也無需使用有源輸入緩沖器，從而使每通道可節省$1 (美元)的成本。這種節省成本的方案對于需要多通道同時采樣(例如，對電網功率因數進行優化，以提高能效)的應用非常重要。MAX11046每通道僅占用8mm²，為業內最低，比類似的競爭產品每通道節省67%的空間。

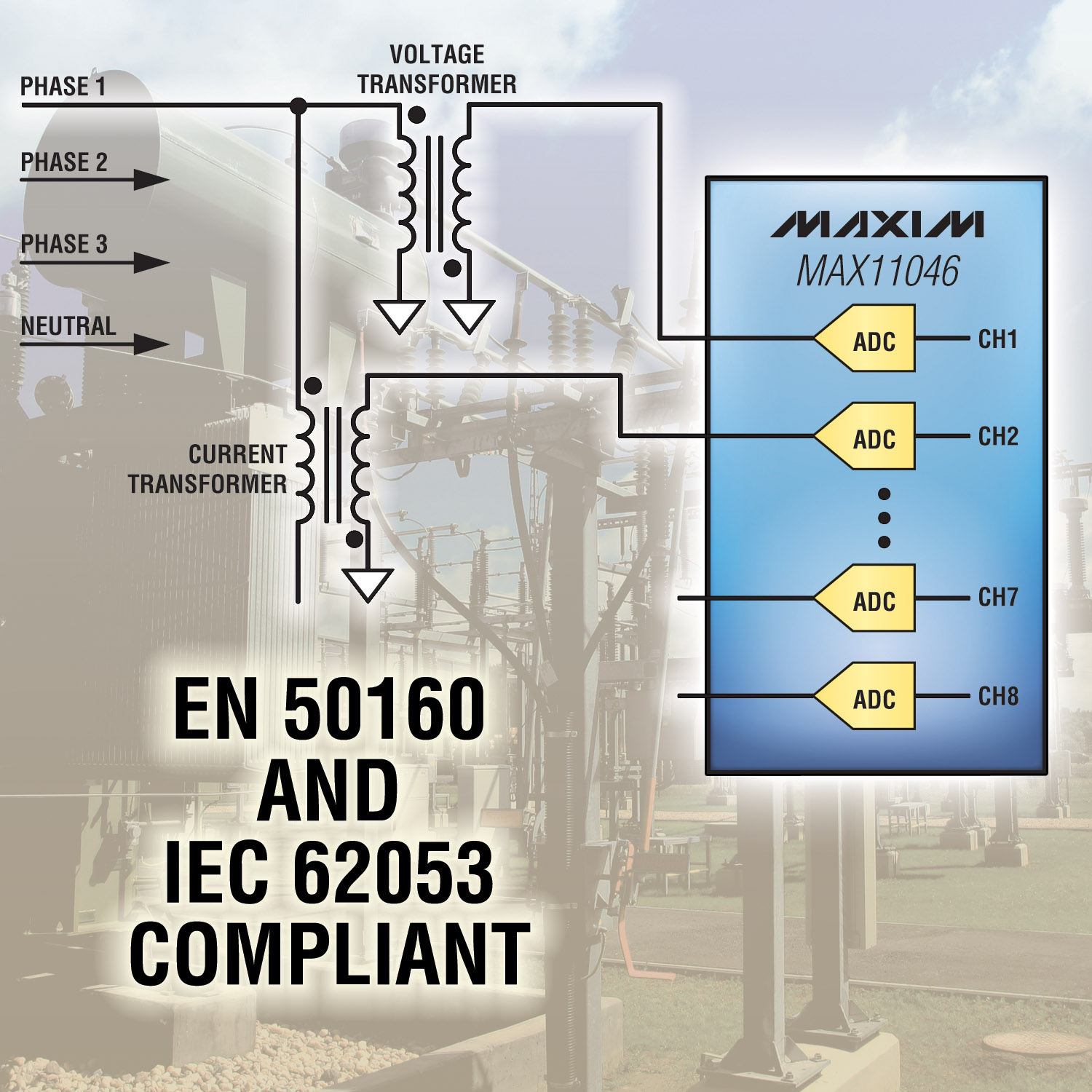

MAX11046提供8路同時采樣通道(4個電壓通道和4個電流通道)，采用單片MAX11046即可實時準確地測量3相加零線Y型系統的電流和電壓，而競爭產品則需要使用2個器件。
這款新型Maxim® ADC還提供2.7V至5.25V的數字I/O電源范圍，極大地提高了靈活性，進而省去了電平轉換器，減少了旁路電容數量，簡化了設計，并進一步降低了成本。
