Maxim推出零溫漂、滿擺幅運算放大器
2009-11-09 11:37:01 本站原創Maxim推出零溫漂、滿擺幅運算放大器MAX9617/MAX9618*。器件采用6引腳SC70 (單通道)和8引腳SC70 (雙通道)封裝，在減小方案尺寸的同時可實現優異的精度和低噪聲性能。此外，MAX9617/MAX9618的功耗為業內最低，可用于新一代便攜式醫療設備。公司專有的BiCMOS工藝技術和正在申請專利的設計架構使器件同時具備了優異的尺寸、功耗和精度性能。
MAX9617/MAX9618設計工作于1.8V至5.5V電源，可理想用于要求高精度和低靜態電流的多種便攜式醫療設備。器件還非常適合工業應用，如：需要低功耗和高精度的環路供電系統。
沖破束縛：讓醫療設備動起來
醫療技術的發展以及醫療保健費用的提高，促使臨床向自助保健方向轉變。從脈搏血氧儀到ECG成像，診斷地點正在從臨床實驗室逐漸向醫生辦公室甚至家庭轉移。在這種趨勢的推動下，家用醫療設備市場預計在2009年150億美元電子設備消費的基礎上，將在接下來的5年內實現9%的復合年增長率**。
小型化帶來的挑戰
系統設計者面臨的困難之一是將通常重達50磅以上的設備縮小至不足10磅的便攜式外形尺寸。此外還必須降低設備成本以便于推廣，并且需要最大程度地降低設備功耗，以實現電池供電工作。由于醫療設備關系到生命安全，設計者在滿足上述需求的同時，絕不能降低性能。
高精度和低噪聲對醫療設備至關重要
具有高精度和低噪聲性能的運算放大器是高靈敏度醫療設備中的關鍵元件。以心電圖為例，心電圖必須能夠通過放置在皮膚上的電極測量心臟產生的電信號。模擬前端需要將這些極小的信號(0.1mV至6mV)從帶有電噪聲的人體環境中隔離出來，這些電噪聲通常具有300mV的直流偏置和1.5V的共模分量。此外，有用信號的低頻區域(0.05Hz至150Hz)對電力線(50Hz)上的噪聲和其它電磁干擾源非常敏感。
前級放大器必須將生理信號放大數千倍，顯示到監視器上，因此該放大器必須具有極高的CMRR；極低的輸入失調電壓、偏置電流和輸入電壓噪聲；以及盡可能小的1/f噪聲。
正在申請專利的技術實現了業內領先的速度/功耗比

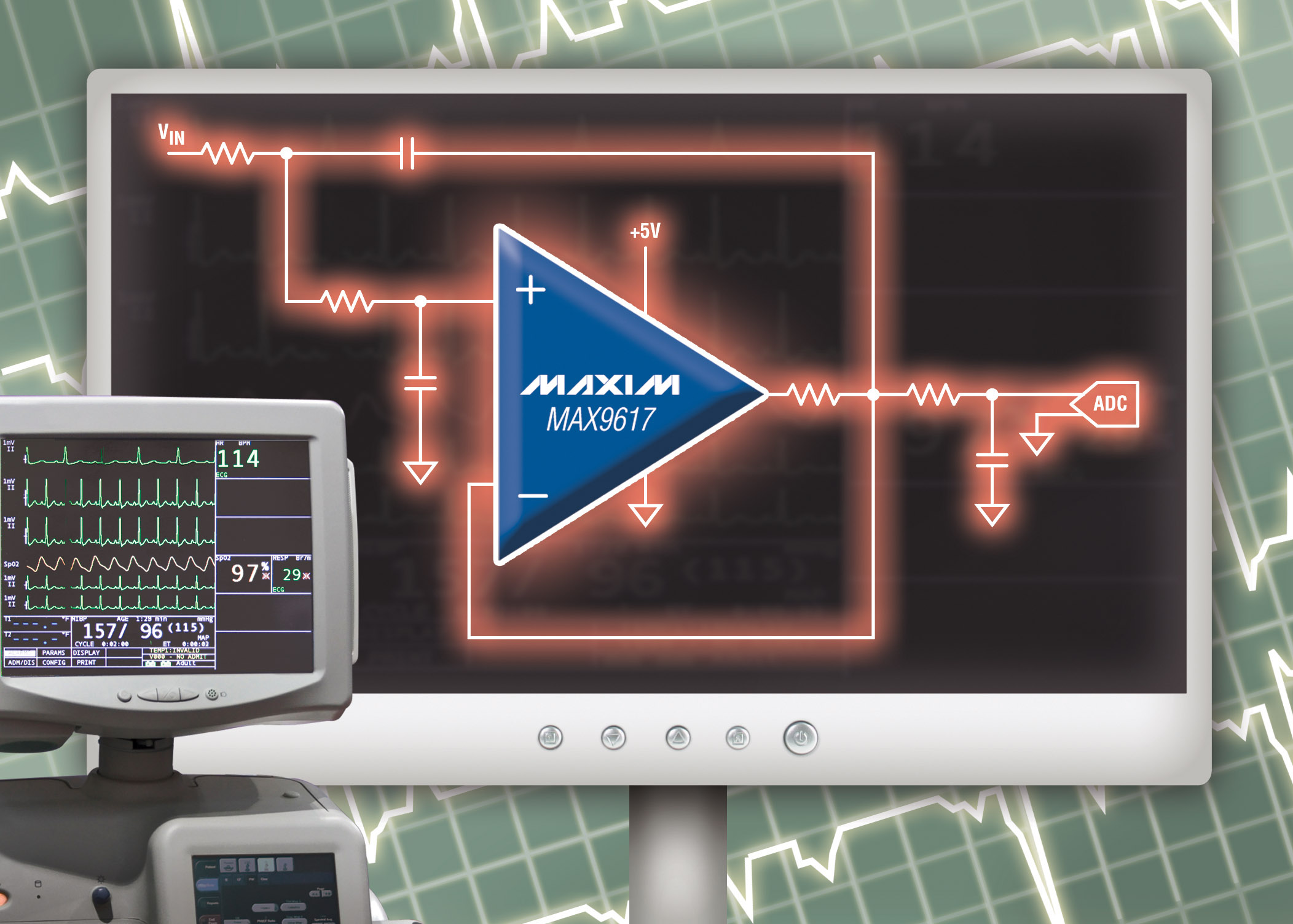

Maxim的自動歸零技術(專利申請中)使MAX9617/MAX9618可以滿足所有性能要求，并且具有最低的功耗和最小的封裝尺寸，非常適合便攜式醫療設備。這種正在申請專利的技術可以實現10µV (最大值)的輸入失調電壓和1µVP-P的輸入電壓噪聲(0.1Hz至10Hz)。器件具有極低的1/f噪聲，可以很方便地實現精準的低頻測量和有源濾波器的設計優化。另外，MAX9617/MAX9618具有極低的(5nV/°C，典型值)輸入失調電壓漂移，器件的精度不會受時間和溫度變化的影響。
器件中每路放大器的靜態電流僅為59µA，延長了便攜式設備中的電池使用壽命。而帶寬大于等于1MHz的同類“零漂移”運算放大器競爭產品通常要消耗10倍以上的靜態電流。業內領先的速度/功耗比使MAX9617/MAX9618適用于多種應用，并且不會影響客戶的功率預算。
MAX9617/MAX9618關鍵特性總結
• 59µA低靜態電流
• 精確的10µV (最大值)輸入失調電壓
• 低輸入噪聲
o 1kHz時為42nV/
o 0.1Hz至10Hz范圍內為1µVP-P
• 滿擺幅輸入、輸出
• 1.5MHz GBW
• 10pA低輸入偏置電流
• 1.8V至5.5V單電源供電
• 提供微型6引腳SC70 (MAX9617)和8引腳SC70 (MAX9618)封裝
MAX9617/MAX9618工作在-40°C至+125°C汽車級溫度范圍。欲獲取更多信息請?jiān)L問：china.maxim-ic.com/Zero-Drift-Amps。
*未來產品—供貨情況請聯系工廠。
**Databeans, “2009 Medical Semiconductors”(2009年5月)。
