2019年7月8日，德國巴伐利亞州紐倫堡市訊，
半導體技術系統解決方案供應商德國elmos公司日前宣布推出新一代多功能非接觸式手勢識別方案的演示器。作為
汽車應用的全球市場領導者，該方案演示板呈現了多種應用場景下的各種功能，并展示了下一代
汽車中共娛樂系統的應用實例：收音機電臺操作、音樂選擇、音量控制、精確圖像選擇以及電話呼叫應答和其它方面的應用。這是第一次集成了光學遠距離觸摸傳感器 —這使得 “喚醒”控制與它的操作一樣直觀。這個新概念使得在顯示屏外部集成手勢控制變得容易實現，例如中控臺或扶手。
該演示器的電路結構非常緊湊，此單元包含完整的手勢識別和光學傳感器的所有硬件電路。該模塊屏幕使用的是標準的車載液晶顯示器?？刂茊卧推聊煌ㄟ^USB連接，確保兩者有機結合。初次使用的用戶能夠通過直觀的GUI進行精確、輕松的交互，實現較好的用戶體驗。
該手勢識別方案演示器是基于elmos HALIOS®原理的
芯片E909.21（控制器）和E909.22（信號調理）兩款I(lǐng)C進行設計的，它們應用于
汽車電子領域，實現光學接近功能和手勢識別功能。該 控制器和
芯片調理
芯片的設計適用于
汽車大屏幕中的顯示器，兩者的組合為用戶提供了完美協調的解決方案，可與圖形用戶界面（GUI）進行精確人機交互。
這兩款I(lǐng)C可以實現如接近、滑動、空氣滑動™、放大等手勢動作。對基于簡單的紅外光電技術的物體識別和運動分析進行實時處理。
在
汽車應用中elmos是手勢識別的先驅，同時在該應用中elmos處于世界第一的位置。原因之一是該產品在市場上具有最佳的抵抗外部環境光能力和自動系統校準功能。此外，為了簡化系統和傳感器設計還集成了許多重要功能，這使得它是適用于即插即用的解決方案。E909.21已在知名OEM
汽車制造商的各種車型系列中使用。
特征：
· 4路LED發送通道，每通道100mA電流
· 2路接收通道
· 1個補償通道
· 可擴展的HALIOS®，頻率高達1MHz
· 16位Harvard架構的H430
CPU
· 32k字節Flash
· 4k字節SRAM和8k字節SysROM
· 符合
汽車合格認證（AEC-Q100）
應用：
· 信息娛樂系統的人機交互（手勢檢測，接近檢測）
· 駕駛員和乘客檢測
· 顯示器的喚醒功能
· 惡劣環境下的非接觸式控制（如防爆區域）

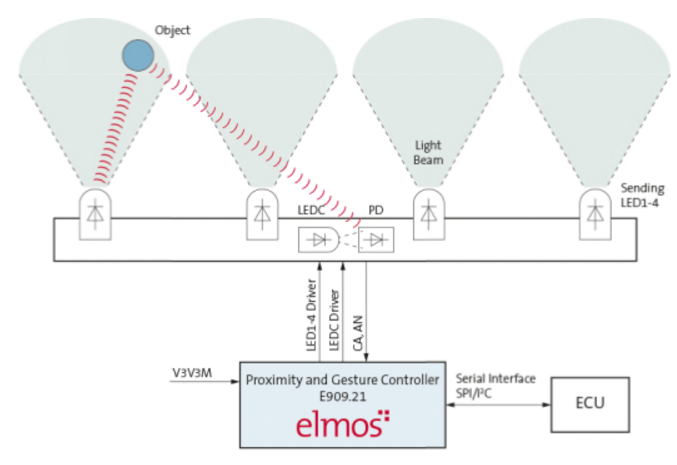

典型應用框圖：
