磁傳感器: 與旭化成微電子株式會社共同開發高精度TMR 3軸磁力計
2018-01-11 23:09:07 未知 |
結合了TDK公司的高精度TMR元件與旭化成微電子株式會社的先進電子羅盤ASIC
高靈敏度10 nT/LSB
業內最低RMS噪音，僅為40 nT-rms

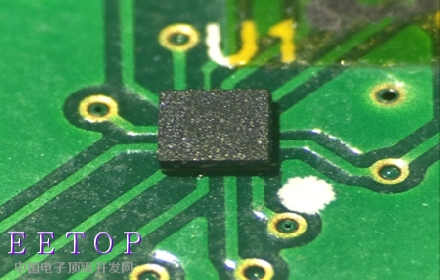

TDK株式會社與旭化成微電子株式會社（akm）共同開發了一款高精度3軸磁力計。該磁力計將TDK公司開發的高度靈敏的隧道磁阻（TMR）元件與AKM公司設計的先進電子羅盤ASIC組合到一個小型LGA 11針封裝內。該新型TMR 磁力計附在一塊芯片上，微型尺寸僅為1.6毫米 x 1.6毫米x 0.6毫米，而其特點是具有業內最低的RMS噪音,僅為40 nT-rms，且在在輸出數據速率為100 Hz時, 電流消耗亦非常低，僅為40 μA。
由于具有10 nT/LSB*的高靈敏度，該磁傳感器可以非常精確地檢測磁場內細小變化，從而能夠在地球磁場或磁場發生器的幫助下高度準確地探測位置和方位。這些獨一無二的特點使得TMR 磁力計適用于緊湊型電子設備上，例如：智能手機、平板電腦、游戲機控制器和各種各樣的可穿戴設備，以及需要位置和方位精度高的其他應用，例如：虛擬現實、增強現實或混合現實（VR、AR和MR）或室內導航。該新型3軸磁傳感器也適用于集成到IoT設備內，而該市場也預期將會有強勁的增長。
該新型傳感器將于2018年1月9日至12日期間，展示于在美國拉斯維加斯舉辦的全球最大電子產品展覽會“2018年消費類電子產品展銷會（CES 2018）”的 TDK和AKM的展臺上。
* 最低有效位
術語
TMR：隧道磁阻。在所有磁場傳感器中，隧道磁阻可提供最大靈敏度。
主要應用
緊湊型電子設備，例如：智能手機、平板電腦、游戲機控制器等
各種各樣的可穿戴設備或IoT設備
需要位置和方位精度高的應用，例如：虛擬現實、增強現實或混合現實（VR、AR和MR）或室內導航
主要特點與優勢
高靈敏度10 nT/LSB
僅為40 nT-rms的業內最低RMS噪音
在輸出數據速率為100 Hz時，電流消耗非常低，僅為40 μA
僅為1.6毫米 x 1.6毫米x 0.6毫米的微型尺寸
關鍵數據
量程 | [μT] | ±1200 |
靈敏度 | [nT/LSB] | 10 |
RMS噪音（種類） | [nT-rms] | 40 |
輸出位 | [bits] | 18 |
在ODR 100 Hz下的電流消耗 | [μA] | 40 |
尺寸 | [mm] | 1.6 x 1.6 x 0.6 |
新產品發布
展覽 | 2018年消費類電子產品展銷會（CES 2018） |
地點 | 拉斯維加斯世貿會展中心 （LVCC） |
日期 | 2018年1月9日至12日 |
位置 | TDK: LVCC展位30325 |
AKM: 威尼斯套房30-209、30-211 |
