材料工程技術獲突破，將影響中國半導體設備研發
2018-07-03 09:45:27 拓撲產業研究半導體設備商應用材料（Applied Materials）日前宣布，材料工程獲得技術突破，能在大數據與人工智能（AI）時代加速芯片效能。應用材料表示，20 年來首樁晶體管接點與導線的重大金屬材料變革，能解除 7 納米及以下晶圓工藝主要的效能瓶頸，由于鎢（W）在晶體管接點的電性表現與銅（Cu）的局部終端金屬導線工藝都已逼近物理極限，成為 FinFET 無法完全發揮效能的瓶頸，因此芯片設計者在 7 納米以下能以鈷（Co）金屬取代鎢與銅，藉以增進 15% 芯片效能。
采用鈷可優化先進工藝金屬填充情形，延續 7 納米以下工藝微縮
鎢和銅是目前先進工藝采用的重要金屬材料，然而鎢和銅與絕緣層附著力差，因此都需要襯層（Liner Layer）增加金屬與絕緣層間的附著力；此外，為了避免阻止鎢及銅原子擴散至絕緣層而影響芯片電性，必須有障壁層（Barrier Layer）存在。
如下圖所示，隨著工藝微縮至 20 納米以下，以鎢 Contact（金屬導線及晶體管間的連接通道稱為 Contact，由于 Contact 實際形狀為非常貼近圓柱體的圓錐體，因此 Contact CD 一般指的是 Contact 直徑）工藝為例，20 納米的 Contact CD 中，Barrier 就占 8 納米，Contact 中實際金屬層為 12 納米（Metal Fill 8nm＋Nucleation 4nm），Contact CD 為 10 納米時，實際金屬層僅剩 2 納米，以此估算 Contact CD 為 8 納米時將沒有金屬層的容納空間，此時襯層及障壁層的厚度成了工藝微縮瓶頸。

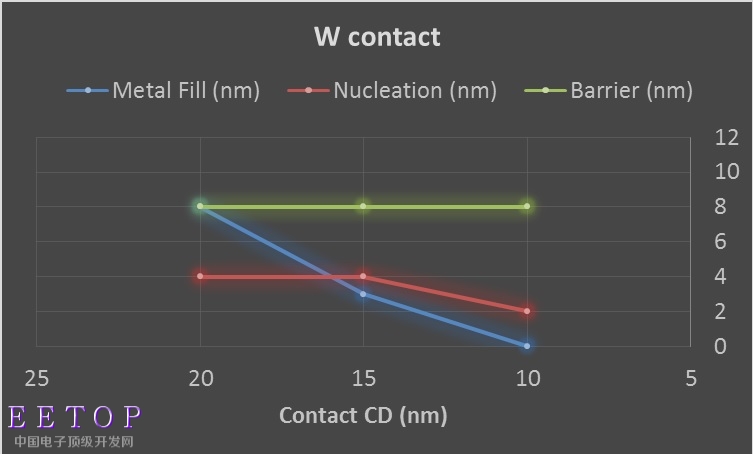

鎢 Contact 的 metal fill 情形。（Source：應用材料；整理：拓墣產研）
注：圖中 Barrier 包含襯層＋障壁層。
然而同樣 10 納米的 Contact CD 若采用鈷（如下圖），其障壁層僅 4 納米，而實際金屬層有 6 納米，相較于采用鎢更有潛力在 7 納米以下工藝持續發展。

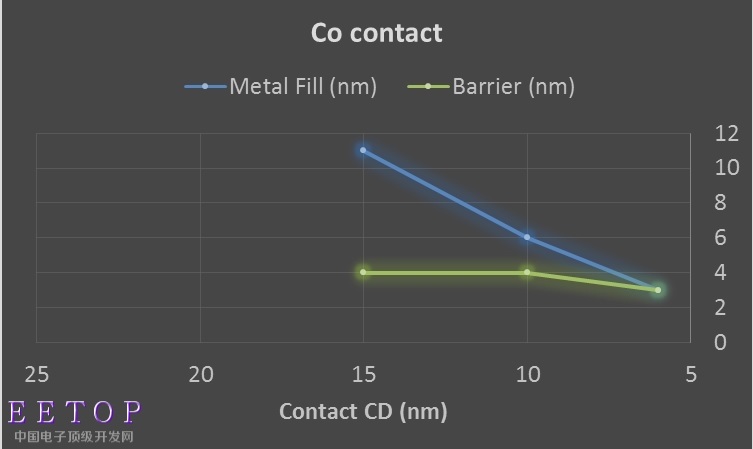

鈷 Contact 的 metal fill 情形。（Source：應用材料；整理：拓墣產研）
注：圖中 Barrier 包含襯層＋障壁層。
金屬材料變革將影響中國半導體設備的研發方向
目前中國半導體設備以蝕刻、薄膜及 CMP 發展腳步最快，此部分將以打入主流廠商產線、取得認證并藉此建立量產數據為目標，朝向打入先進工藝的前段晶體管工藝之遠期目標相當明確，然而相較國際主流半導體設備廠商的技術水平，中國半導體設備廠商仍是追隨者角色，因此鈷取代鎢和銅的趨勢確立，將影響中國半導體設備廠商尤其是蝕刻、薄膜及 CMP 的研究發展方向。
