CMOS制程微縮將在2024年說再見？
根據致力于規劃新版
半導體發展藍圖的工程師所提供的白皮書，傳統的
半導體制程微縮預計將在2024年以前告終。值得慶幸的是，各種新型的元件、晶片堆疊和系統創新，可望持續使運算性能、功耗和成本受益。
在國際元件與系統技術藍圖(International Roadmap for Devices and Systems；IRDS)最新發表的一份白皮書中提到，「由于多間距、金屬間距以及單元高度同時微縮，使得晶粒成本迄今持續降低。這一趨勢將持續到2024年。」
在2024年以后，該白皮書中提到，「已經沒有足夠的空間佈局觸點，加上接觸多間距(CPP)微縮導致性能退化的結果，預計實體通道長度將因靜電程度惡化而在12nm飽和，CPP則在24nm飽和，以保留足夠的
電源密度(~11nm)，使元件觸點提供可接受的寄生效應。」
IRDS是首度于1965年發佈的「國際
半導體技術藍圖」(ITRS)之延伸版本。去年五月，IEEE接手后將它重新命名為IRDS，并擴展到涵蓋新型系統級技術。
IEEE預計將于11月在美國華府舉行的活動上正式發佈IRDS的第一個版本。新的白皮書象徵邁向更新版本的過渡階段。
在ITRS時代的許多白皮書都在介紹傳統的研究，例如CMOS微縮、新興元件與良率等。只有幾篇論文能不落俗套地介紹一些新的領域，例如系統互連，以及量子與神經系統等新型運算。
半導體晶片將自2021年起面臨實體尺寸限制的挑戰（來源：IRDS）
在所有的白皮書中，所謂的「后摩爾定律」(More Moore)在文章中有最詳盡的介紹。它提供有關邏輯元件與記憶體元件尺寸與材料及其關鍵元件(如互連)的大量資訊。
例如，在白皮書中預測，FinFET可為實現高性能邏輯應用持續微縮到2021年；然而，在2019年以后，將開始轉向環繞式閘極(GAA)電晶體，并可能轉向需要垂直奈米線元件，屆時將會因為鰭片寬度微縮限制，而不再有閘極長度微縮的空間。」
該白皮書中并預測，插入高遷移率材料(如鍺)，可望使「驅動電流提高一個數量級」。
它還預測，隨著晶片製造商轉移到水平和垂直GAA電晶體，「2019年以后的寄生效應將隨設計規則緊縮而成為主要的旋鈕，預計寄生效應將在關鍵路徑性能發揮更大影響力。」
晶片堆疊和各種新興元件可望為CMOS以外的元件提高性能以及降低成本。「業界必須追尋3D整合路徑，如堆疊與單片3D (或序列整合)，以維持系統的性能與增加功率，同時保有成本優勢。」 IEEE研究員兼IRDS主席Paolo A. Gargini表示：「我們的研究團隊正致力于確認挑戰以及提議可能的解決方案，突破摩爾定律所定義的現有限制。」
隨著晶片微縮，新的材料將需要保持性能和低功耗。（來源：IRDS）
系統創新就在眼前...
這份白皮書的初步版本針對新系統架構指出，「針對摩爾定律的限制，許多組織均根據新的元件實體提出補救措施。代表性的新元件包括神經形態電路、量子位元與自旋電子學等等。這些新的元件代表大幅擴展以往關注于CMOS與微
處理器的領域…明顯偏離了現有的發展路徑。」
為了實現這種新架構，該發展藍圖還包括有關于應用基準的新部份，標示出11個值得追蹤的領域，廣泛地涵蓋運算方式等。
針對系互連部份則廣泛探討有線與無線連接的挑戰，包括為先進的
RF電路「增加鍺和三五族(III-V)材料的使用，并將其整合于硅基的CMOS平臺上。」
資料中心「則需要緊密型低成本功率光子元件以及緊密型佈線電路的開發。」

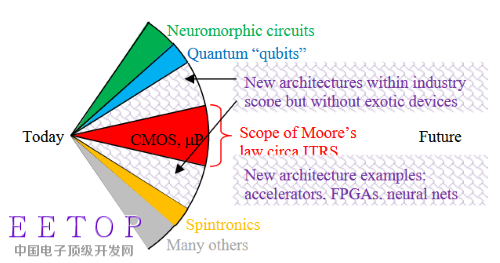

半導體開發藍圖預期未來各種不同的運算方式將遍地開花（來源：IRDS）**
最后還探討了確保新興
物聯網(IoT)將採取「需要藕合軟體與硬體的新方法」。有趣的是，在預測CMOS微縮的部份，也預期
英特爾(Intel)最近發佈的3D XPoint將會是新一代的儲存類記憶體之一。
「盡管細節部份仍然不足，但據推測，基于硫族化物的相變材料閾值切換(OTS)特性構成了選擇器元件的核心。」
