普源DG1000Z信號源，逐點生成任意波
2013-08-01 20:58:25 本站原創日前，北京普源精電科技有限公司（RIGOL）宣布推出DG1000Z系列函數/任意波形發生器。它是一款集函數發生器、任意波形發生器、噪聲發生器、脈沖發生器、諧波發生器、模擬/數字調制器、頻率計等功能于一身的多功能信號發生器。這款產品以“Z”系列命名，就意味著它將打破以往人們對函數/任意波形發生器的認識，以全新的面貌呈現在廣大工程師面前。
圖一：RIGOL DG1000Z系列函數/任意波形發生器 正面
圖二：RIGOL DG1000Z系列函數/任意波形發生器 背面
RIGOL DG1000Z系列函數/任意波形發生器擁有許多高端產品才擁有的性能。首先它采用了RIGOL獨創的SiFi(Signal Fidelity)技術，可以逐點生成任意波形，不失真的還原信號，并且它的采樣率精確可調，分辨率低至1uSa/s。利用SiFi技術，可以實現包括脈沖、方波在內的所有輸出波形的抖動低至200ps。超低抖動的特性，以及在長周期模式下，仍然具備的快沿輸出能力（邊沿時間低至10ns），使DG1000Z系列可滿足對脈沖邊沿有苛刻要求的應用場合。SiFi技術的突破，使信號發生器還原波形的效果大幅提升，也為廣大測試領域的應用，提供了純凈可靠的信號。
圖三：RIGOL獨創的SiFi(Signal Fidelity)技術
RIGOL DG1000Z系列函數/任意波形發生器采樣率高達200MSa/s，垂直分辨率為14bit，頻率穩定度為±1ppm，相噪低至 -125dBc/Hz，擁有超低的諧波失真特點。下圖給出了低諧波失真和低相噪的實測結果：

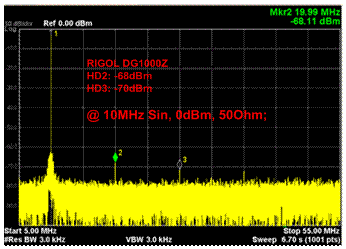

圖四：RIGOL DG1000Z系列函數/任意波形發生器低諧波失真實測

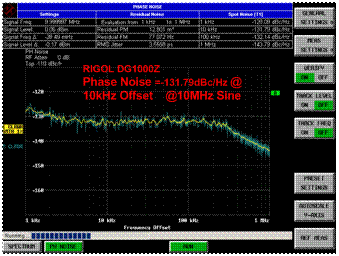

圖五：RIGOL DG1000Z函數/任意波形發生器低相噪實測
DG1000Z除了在性能方面表現優越外，在功能上也進一步增強。它標配等性能雙通道，相當于兩個獨立信號源，最難得的是其每通道均標配8MPts的任意波形存儲器，并可選配高達16Mpts/CH的任意波形存儲器，這勢必將大大增強DG1000Z系列函數/任意波形發生器在任意波市場的競爭力。
在任意波編輯方面，即使RIGOL對客戶免費開放了功能強大的Ultra Signal Studio上位機軟件，在DG1000Z的儀器中仍然內置了強大的波形在線編輯功能。除了保留以往產品諸如RIGOL DG5000、DG4000上使用的塊編輯模式外，DG1000Z還增加了插入內建任意波的功能，使用戶可以方便實現各種任意波形的組合，形成更加復雜的任意波形。
同時，更在DG4000的基礎上，進一步將內建任意波形的數量提到了新的高度，在DG1000Z系列所有型號中均標配了160種內建任意波形，囊括了工程應用、醫療電子、汽車電子和數學處理等各個領域的常用信號。
RIGOL DG1000Z系列支持多種模擬和數字調制功能，用戶可方便配置DG1000Z輸出諸如AM、FM、PM、ASK、FSK、PSK和PWM波形。其內置的8次諧波發生功能，可獨立設置指定次諧波的相位和幅度，實現真正可控參數的諧波發生功能。另外，DG1000Z新增的波形疊加功能，可以任意指定要疊加的波形以及控制疊加源的相關參數，如頻率和疊加比例等。DG1000Z的跟蹤功能可以將兩個通道的所有參數都關聯起來，實現雙通道所有參數均同時生效的功能。這些新功能的添加，無一不體現了RIGOL專注于測試測量領域，努力提升用戶體驗，為客戶創造價值的決心。
RIGOL DG1000Z系列函數/任意波形發生器集多功能、高性能、高性價比、便攜式等特點為教育、研發、生產、測試等行業提供了強大的測試平臺。這款產品的推出，也體現了RIGOL一貫堅持的企業發展愿景，努力提升“中國制造”在全球市場的良好形象，讓中國的產品成為高性能和高品質的象征。
