艾法斯推出全新S系列數字信號發生器和矢量信號分析儀
2011-12-05 20:47:09 本站原創

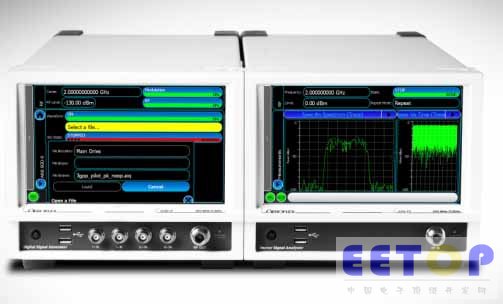

一年前，艾法斯憑借發布SGA模擬RF信號發生器首次推出了S系列產品。由于S系列產品以中檔的價位為用戶提供了業內頂級的儀表性能，加上其獨辟蹊徑的全觸摸屏操作界面而帶來的前所未有的易用性，從而在業界建立了良好的聲譽。此系列儀表結構緊湊、輕便靈活，僅有4U的高度和半機架寬，其精心設計的儀表外形可讓一臺信號發生器和一臺信號分析儀能夠并排安置于19英寸機架上。所有的S系列儀表都具備極佳的測試性能，如極低的相位噪聲及高速的信號切換能力，這些能力即便在更為昂貴的其他測試產品上也未必能夠得以全部實現。
“有了這些創新設計，我們可以借助Aerolock™互鎖機構將分立的S系列測試儀器在電子和機械方面同時緊密連接在一起，S系列已經真正成長為一種集成化的臺式測量系統，”艾法斯測試系統產品經理Hiren Joshi說道，“使用S系列測試儀表及其內置的嵌入式軟件工具，可以精確地產生和分析復雜的寬頻帶調制信號，這將給用戶在測試射頻系統和器件時提供有力的技術保障。這將支持包括移動通信、國防和航空航天等廣泛領域的大量實際應用。SGD和SVA同樣分別支持通用的調制與解調功能，這也使它們在通用的射頻測試應用中同樣游刃有余?！?/P>
SGD數字信號發生器的各項性能
SGD-3和SGD-6都具備+13 dBm的標準輸出電平，此外增加選件的話還可以支持+20 dBm的最大信號輸出。信號源產品內安裝了一個支持300 MHz的射頻帶寬的IQ調制器，從而使其能夠產生較寬帶寬的調制信號。其內置的雙通道任意波形發生器（AWG）采樣速度高達250 MS/s，板載波形存儲空間最高可達4GB（選件），而且支持快速的波形信號輸出并具有存儲多個信號的能力。嵌入式IQCreator®波形產生工具使用戶能夠建立一個調制方案，并且通過調用模板創建一個可供AWG使用的調制波形文件。
SGD在1GHz頻點偏置20KHz時僅有-135dBc/Hz的超低單邊帶（SSB）相位噪聲，并且支持僅為100μs的快速頻率切換時間，這將在要求嚴苛的接收機測試過程中為用戶顯著減少測量時間、節約測試成本。IQ調制器的高動態范圍提供了WCDMA信號高達-71dBc的鄰道功率特性（ACLR），從而使用戶能夠按照更高技術規格來設計并測試其放大器性能。
SVA矢量信號分析儀的各項性能
SVA-13的測試頻率范圍可擴展至13GHz，從而允許該儀器被用來分析常用的通信頻帶中信號的二次諧波性能。分析帶寬高達90MHz使它同樣適用于測量和分析窄帶和寬帶通信系統。
SVA儀表可直接測量的峰值電平可高達+30dBm。憑借-148dBm/Hz的最大測試靈敏度，極低電平的信號也能夠從噪聲中清晰的分離出來，這對測量發射機的雜散信號輸出尤為重要。
此外，SVA擁有一組多樣化的、用于無線通信測試的測量套件（選件），覆蓋了絕大多數2G、3G、4G、WMAN、 WPAN、WLAN及LTE標準，可為研發及產線制造階段的移動終端測試提供符合測試標準的功率電平、調制質量和頻譜參數等測量結果。本振在2GHz、偏置為10MHz時的相位噪聲為-138dBc/Hz；同時在頻率高達6GHz時，頻率切換設置能在250μs內完成，使SVA成為高產能RFIC測試的理想選擇。
SVA可與SGD信號發生器或其它S系列模組同步并組合使用，從而減少了安置測試系統所需的空間，并帶給用戶一種簡便的高度集成化的測試解決方案。
