DFRobot公司最新推出FireBeetle低功耗系列

2017-05-25 17:31:45 未知

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

DFRobot公司即將推出全新的低功耗系列產品——FireBeetle，中文譯為螢火蟲，這一系列將采用超低功耗的外圍硬件及小尺寸兼容性接口設計，能夠方便、快速的搭建物聯網平臺。

FireBeetle系列簡介

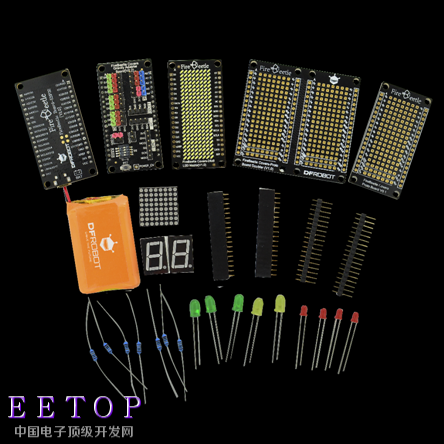

▲部分FireBeetle系列產品；其他相關產品仍然在研發中。

簡單來說，F(xiàn)ireBeetle是一系列簡單易用的物聯網開發平臺，是以低功耗為主題的系列開發硬件。旨在為智能硬件愛好者、交互藝術設計師以及電子軟件工程師，提供簡易的開發體驗。例如，一個簡單的物聯網項目——智能澆花裝置，實時的檢測土壤濕度，當濕度小于300(舉例參數)，裝置就自動控制抽水泵給花澆水，并每5 分鐘上傳數據到網絡，手機端軟件(如Blynk)可以實時的檢測數據，當然你也可以在澆花裝置上安裝一些溫濕度傳感器，以檢測環境的溫度。如是，一個智能澆花裝置就搭建完成，是不是很簡單呢?

FireBeetle 系列，有三個大類，包括:Board(主控類)、Covers(擴展板類)、Accessories(周邊配件)。其中，Board(主控類)主要以 ESP32、Bluno等高性能、低功耗、具備無線傳輸功能的MCU為核心控制芯片，Covers包括LED點陣、I2S音頻驅動、GPS/GPRS/SIM 等為主板提供豐富外設，Accessories包括2.54mm間距排針、排母、LED燈、按鍵等可擴展的外圍硬件。

現有FireBeetleF系列產品一覽：

【DFR0478】FireBeetle Board-ESP32 (支持WiFi & Bluetooth)

【DFR0480】FireBeetle Covers-3.5" TFT LCD Touchscreen

【DFR0481】FireBeetle Covers-Proto Board

【DFR0482】FireBeetle Covers-Proto Board Doubler

【DFR0483】FireBeetle Covers-Gravity Adapter Board

【DFR0484】FireBeetle Covers-24x8 LED Matrix(White)

【DFR0485】FireBeetle Covers-24x8 LED Matrix(Blue)

【DFR0468】FireBeetle Covers-24x8 LED Matrix(Green)

【DFR0487】FireBeetle Covers-24x8 LED Matrix(Yellow)

【DFR0488】FireBeetle Covers-24x8 LED Matrix(Red)

【DFR0489】FireBeetle Board-ESP8266

【TEL0121】FireBeetle Covers-LoRa Radio 433MHz

【TEL0122】FireBeetle Covers-LoRa Radio 915MHz

【DFR0492】FireBeetle Board-328P with BLE4.1

【DFR0498】FireBeetle Covers-Camera&Audio Media Board

第一類：Board(主控類)

主要以 ESP32、Bluno 等高性能、低功耗、具備無線傳輸功能的MCU為核心控制芯片。

以FireBeetle Board-ESP32為例，此款FireBeetle Board - ESP32板載ESP-WROOM-32雙核芯片，支持WiFi & 藍牙雙模通信，外圍兼容低功耗硬件設計，深度睡眠模式下功耗僅為10uA。主控器支持USB和外接3.7V鋰電池兩種供電方式，可實現雙電源下自動切換電源功能，并支持USB和外接DC兩種充電方式。體積小巧，接口方便，上手簡單，可直接應用于物聯網低功耗項目。

▲FireBeetle Board-ESP32

特性

DFRobot FireBeetle系列兼容
低功耗（Ultra-low power 為10uA）
響應速度快（最高400KHz）
性價比高
小尺寸，方便安裝

技術規格

工作電壓：3.3V
輸入電壓：3.3V~5V
支持低功耗：10uA
支持最大放電電流：600mA@3.3V LDO
支持最大充電電流：500mA
支持USB充電
處理器：Tensilica LX6雙核處理器（一核處理高速連接；一核獨立應用開發）
主頻：240MHz
SRAM：520KB
Flash：16Mbit
Wi-Fi標準：FCC/CE/TELEC/KCC
Wi-Fi協議：802.11 b/g/n/d/e/i/k/r (802.11n，速度高達150 Mbps)，A-MPDU和A-MSDU聚合，支持0.4us防護間隔
頻率范圍：2.4~2.5 GHz
藍牙協議：符合藍牙v4.2 BR/EDR和BLE標準
藍牙音頻：CVSD和SBC音頻低功耗：10uA
工作電流：80mA（平均）
頻率范圍：2.4~2.5GHz
支持Arduino一鍵下載
支持micropython
片上時鐘：40MHz晶振、32.768KHz晶振
數字I/O：10（arduino默認）
模擬輸入：5（arduino默認）
SPI：1（arduino默認）
I2C：1（arduino默認）
I2S：1（arduino默認）
LED_BUILTIN：D9
接口方式：FireBeetle系列兼容
工作溫度：-40℃~+85℃
模塊尺寸：24 × 53(mm)/0.94 x 2.09(inches)
安裝孔尺寸：內徑3.1mm/外徑6mm

第二類：Covers(擴展板類)

Covers包括LED點陣、I2S音頻驅動、GPS/GPRS/SIM 等為主板提供豐富外設。

以FireBeetle Covers-24x8 LED Matrix (LED點陣顯示屏)為例，支持低功耗外圍硬件設計。模塊使用Firebeetle兼容接口設計，上手簡單，即插即用。采用HT1632C高性能LED驅動芯片，每個LED都有獨立的寄存器，可以分別驅動每個LED燈。內置256KHz RC時鐘，低功耗模式下RC時鐘關閉，功耗僅5uA. LED Matrix 支持16級PWM燈亮度調節。LED Matrix支持Arduino庫，支持字符顯示，動態滾屏顯示，畫點、畫線等功能。

▲FireBeetle Covers-24x8 LED Matrix (V1.0)

特性

Firebeetle系列兼容，即插即用
低功耗（Ultra-low power 為5uA）
24×8點陣顯示
支持Arduino驅動庫
支持滾屏顯示
小尺寸，方便安裝

技術規格

工作電壓：3.3V
顯示顏色：白色
HT1632C驅動芯片
內置256KHz RC時鐘
低功耗：5uA
工作電流：6mA~100mA
串行數據通信
支持Arduino庫
支持滾屏顯示
接口方式：FireBeetle系列兼容
工作溫度：-40℃~+85℃
模塊尺寸：24 × 58(mm)/0.94 x 2.28(inches)
安裝孔尺寸：內徑3.1mm/外徑6mm

第三類：Accessories(周邊配件)

Accessories包括2.54mm間距排針、排母、LED燈、按鍵等可擴展的外圍硬件。
