東芝推出采用智能相位控制與閉環速度控制技術的新款三相無刷電機控制預驅IC

2019-10-29 14:45:27 東芝

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

東芝電子元件及存儲裝置株式會社（“東芝”）今天宣布，推出三相無刷電機控制預驅IC“TC78B027FTG”，它采用智能相位控制（InPAC）技術，能在高速服務器風扇、鼓風機和泵等眾多應用中實現最佳運行效率。

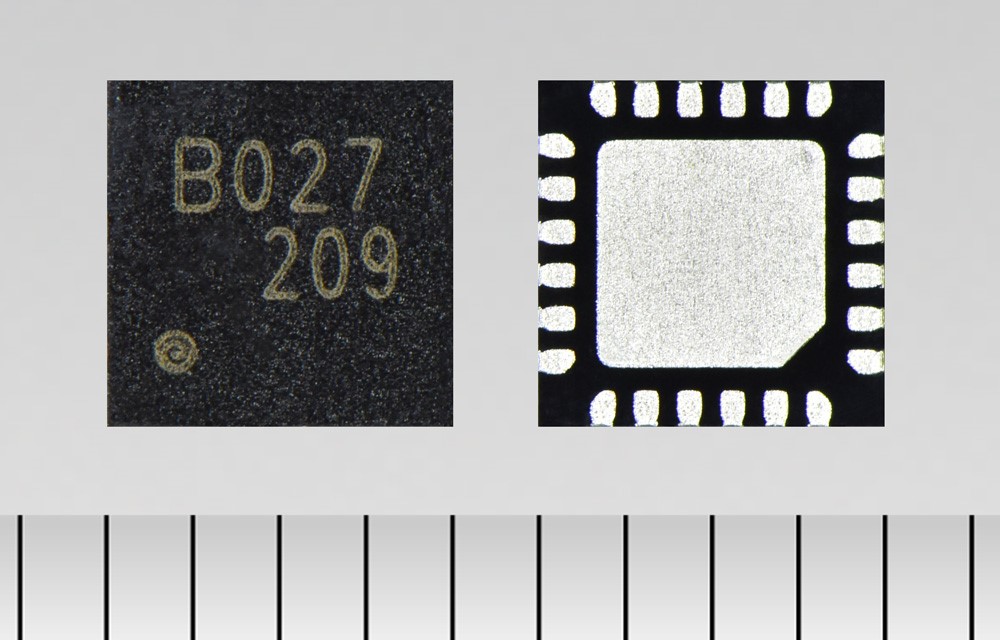

TC78B027FTG產品圖

近年來，服務器的容量和性能不斷提升，這就需要尺寸更大、運轉速度更快的風扇，對設備產生的多余熱量進行冷卻處理。

與此類似，小型鼓風機、真空吸塵器和泵也采用較高功率的高速葉輪。TC78B027FTG是帶有預驅的無刷電機控制器，能驅動各種不同的外部MOSFET，從而應對上述挑戰。

TC78B027FTG采用智能相位控制（InPAC）和閉環速度控制技術。InPAC提供高效驅動功能，有助于實現驅動電壓和電流的相位同步，從而為負載提供最大的實際功率。在不采用某種補償機制的情況下，這種操作往往無法實現，通常需要提前明確電機特性，并實時調整工作狀態，才能在整個速度范圍內實現最高效率。但是，InPAC提供了自動化功能，在設計期間就能夠進行初始化，從而盡可能減少后續的調節工作，同時也有助于加速開發進度。

閉環速度控制功能在動態功率波動和負載變化的情況下可調節并保持電機轉速，對于任務關鍵型應用（如服務器風扇和其他制冷應用）而言，這是一個非常有價值的特性。東芝通過內置的非易失性存儲器（NVM）來精確設定速度曲線，這樣一來，使用TC78B027FTG時就無需借助外部MCU完成閉環速度控制。

此外，TC78B027FTG解決方案還能簡化電機選擇。TC78B027FTG只需要一個霍爾傳感器輸入，可以與單個霍爾傳感器電機或傳統的3個霍爾傳感器電機一起使用。該IC還采用霍爾傳感器模擬或霍爾IC數字信號，用于轉子位置檢測，這就真正簡化了用戶的電機選擇任務。

對于低功耗應用而言，設計人員還可以考慮采用全集成驅動器版本“TC78B025FTG”，覆蓋16V／3.5A應用。

主要特性

智能相位控制可優化整個工作范圍內的效率。

東芝開發的InPAC技術能針對各種不同轉速自動優化高效驅動，從而減輕調節工作負擔。

在受到干擾的情況下也能實現穩定的轉速

閉環速度控制功能可調節電源電壓和負載變化引起的電機轉速波動。由于該IC內置用來設定速度曲線的NVM，因此無需外部MCU。

靈活適用于各種不同的功率應用，采用合適的外部FET

可使用各種不同的FET，同時TC78B027FTG解決方案能覆蓋廣泛的中低功率應用。

應用

服務器、鼓風機中使用的冷卻風扇。

主要規格

產品名稱	TC78B027FTG
供電電壓（工作范圍）	5至16V
驅動模式	正弦波驅動
特性	智能相位控制（InPAC）
	可選閉環或開環速度控制
	待機功能
	FET柵電流配置可實現轉換速率控制
	軟啟動功能
	支持PWM信號輸入和模擬電壓輸入速度控制
	只需要一個霍爾傳感器
	支持霍爾元件模擬或霍爾IC數字位置信號
封裝	VQFN24（4mm×4mm×0.9mm）
