東芝開始提供業內首批符合UFS 2.0的嵌入式NAND閃存模塊的樣品出貨
2014-05-08 21:44:34 本站原創符合JEDEC UFS 2.0版本標準的嵌入式存儲器將高達64GB的NAND和控制器融合于單一封裝內
東芝公司旗下的半導體&存儲產品公司今天宣布，即日起開始提供符合JEDEC UFS[1] 2.0版本標準的32GB和64GB嵌入式NAND閃存模塊的樣品出貨。東芝在業內率先提供此產品[2]。 這兩種模塊還集成了UFS 2.0版本的可選功能——5.8Gbps高速MIPI® M-PHY®[3] HS-G3 I/F，并實現了超高性能，包括650MB/s的讀取速度和180MB/s的寫入速度。
傳輸速度的加快可縮短各類應用程序，拍攝照片的啟動時間，以及在智能手機或平板電腦等移動產品上播放及下載大數據電影和音樂文件所需的時間。
隨著主機處理器芯片數據處理速度的提高，以及智能手機和平板電腦等各種數碼消費產品無線連接中帶寬的增大，對于支持高分辨率視頻的大容量、高性能芯片的需求也將繼續增長。
東芝已證明自己是閃存領域的創新者。通過在業內率先提供高性能UFS模塊樣品，東芝正進一步鞏固自己的領導地位。
東芝將安排量產計劃，并將把其他容量的產品加入陣容中以響應市場需求。
新產品概覽
主要特性
符合JEDEC UFS 2.0版本的接口可處理基本功能，包括寫入塊管理、ECC和驅動軟件。該接口簡化了系統開發，使制造商最大限度地減少開發成本，加快向市場推出新產品和升級產品的速度。
該產品具有超高的讀取/寫入性能，且通過支持UFS 2.0版本的可選功能——雙通道MIPI M-PHY HS-G3 I/F，其最高傳輸速率高達11.6Gbps。
兩款新產品均采用小型FBGA封裝，且具有符合JEDEC UFS 2.0版本的引腳定義。

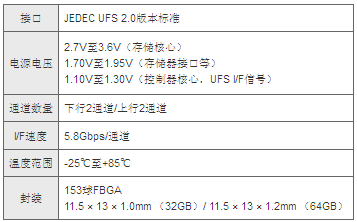

主要規格
注：
[1] Universal Flash Storage(UFS)是根據JEDEC UFS 標準規范創建的一種嵌入式內存產品類別。
[2] 嵌入式NAND閃存模塊：2014年4月25日，東芝調查。
[3] MIPI®和M-PHY®是MIPI Alliance的商標、服務商標、注冊商標和/或注冊服務商標。
