Altera推出下一代非易失MAX 10 FPGA
2014-12-03 20:14:24 本站原創Altera公司(NASDAQ: ALTR)宣布推出非易失MAX® 10 FPGA，這是Altera第10代系列產品中的最新型號，主要面向低成本、易用性應用。使用TSMC的55 nm嵌入式閃存工藝技術，MAX 10非易失FPGA封裝小，集成度高，成本低，具有瞬時接通特性，并包含了雙配置閃存、模擬和嵌入式處理功能。MAX 10 FPGA現在已經開始發售，由多種設計解決方案提供支持，包括Quartus® II軟件、評估套件、設計實例，以及通過Altera設計服務網絡(DSN)提供的設計服務，還有文檔和培訓等。
傳統的FPGA在系統中是作為加速和補充功能存在的，它周邊需要配備ADC、時鐘晶振、MCU、電源管理等支持性器件作為一個完整的系統，而MAX 10 FPGA則將上述周邊器件全部集成到了一個單芯片的FPGA中，如模數轉換器ADC、NIOS軟核——32位的MCU、電源管理——Enpirion方案、板上的PLL和時鐘等，從而將電路板面積減少了50%。
這些關鍵特性支持MAX 10 FPGA完成多種重要的系統功能，例如瞬時配置、失效安全更新、系統監視和系統控制等，從而幫助客戶進一步提高了系統級價值。
使用片內閃存，MAX 10 FPGA在不到10 ms (毫秒)內完成配置。對于系統管理應用，瞬時接通特性使得MAX 10 FPGA成為系統電路板上最先工作的器件，控制其他電路板元器件的啟動。在數據通路應用中，瞬時接通特性支持MAX 10 FPGA在上電時提供積極的用戶交互功能。
集成在MAX 10 FPGA中的片內閃存支持雙配置，在一個芯片中實現兩個FPGA設計。利用雙配置功能，器件可以完成失效安全更新，一個閃存模塊指定用于更新鏡像，而另一個模塊保留用于“安全”工廠鏡像。通過這一功能，能夠更快的部署系統，降低了維護成本，運行生命周期更長。
MAX 10 FPGA集成的模擬模塊包括ADC以及溫度檢測二極管。利用集成模擬功能，MAX 10 FPGA可以用在需要系統監視的應用中，例如溫度控制和觸摸屏人機接口控制等。集成模擬模塊降低了電路板復雜度，減小了延時，實現了更靈活的采樣排序，包括雙通道同時采樣等。
MAX 10 FPGA支持Altera軟核Nios II嵌入式處理器的集成，為嵌入式開發人員提供了單芯片、完全可配置的瞬時接通處理器子系統。利用集成在MAX 10 FPGA中的Nios II嵌入式處理器，器件可以用于高效的管理復雜控制系統。
使用輔助的Altera Enpirion電源器件，能夠極大的提高MAX 10 FPGA在集成和封裝方面的系統總價值。Enpirion電源產品是高度集成的解決方案，簡化了電路板設計，減少了BOM (材料表)成本。Altera提供經過全面驗證的Enpirion電源參考設計，適合采用MAX 10 FPGA，降低了設計風險，簡化了電路板設計。
MAX 10 FPGA為很多最終市場提供系統級價值。器件的集成功能結合小外形封裝(小到只有3 mm x 3 mm)，MAX 10 FPGA成為空間受限系統的高效解決方案，例如汽車信息娛樂、輔助駕駛和電動汽車、工業驅動、電機控制、I/O模塊等。在高級通信、計算和存儲應用中，MAX 10 FPGA能夠有效的管理復雜控制功能，同時進行系統配置、接口橋接、電源排序和I/O擴展。

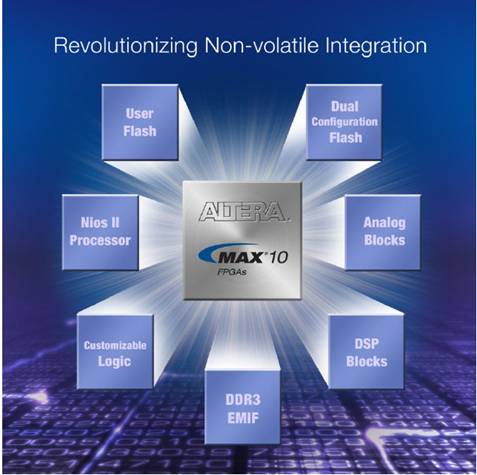

圖 MAX 10非易失FPGA封裝小，集成度高，成本低，具有瞬時接通特性，并包含了雙配置閃存、模擬和嵌入式處理功能。
