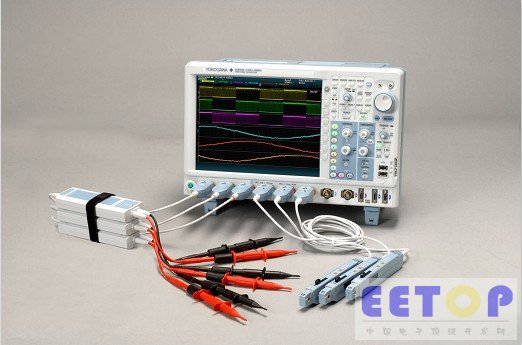

橫河推出最新款8通道混合信號示波器DLM4000系列
2012-10-17 20:28:47 本站原創
“隨著智能控制越來越多地滲透到消費電子和工業驅動等領域，工程師們需要觀測的信號也變得更快更復雜”，上海橫河國際貿易有限公司應用技術本部本部長殷曉剛評論道，“傳統的4通道數字示波器已無法應對這些挑戰，所以橫河推出了與時俱進的新型8通道示波器DLM4000。”
DLM4000系列有350MHz帶寬和500MHz帶寬 2款機型，全通道采樣率1.25 GS/s，交替模式時高達2.5GS/s。DLM4000的通道可靈活設置成8個模擬通道或者7個模擬通道+8-bit邏輯通道兩種測量模式。未來還將增加16-bit邏輯輸入選件，可實現7通道模擬輸入+24-bit邏輯輸入。
DLM4000系列擁有超長內存(每通道存儲深度高達 62.5M點，交替模式時最大為125M點)，可以長時間記錄和多波形采集。歷史存儲功能最多可自動保存20,000屏波形，可以對屏幕上顯示的任何一條或者全部波形進行光標測量，該功能不會降低示波器的高采樣率。該功能既可以按時間順序顯示歷史波形，也可以自動回放、暫停、快進或快退波形。如果把它與高級波形搜索功能結合起來使用，即使在個別異常波形的特性尚未明確的情況下，也可以捕捉和查看其詳細情況。
高級測量和分析功能包括直方圖和趨勢功能、數字濾波、縮放窗口、用戶自定義運算和串行總線分析等等。
DLM4000系列雖擁有12.1英寸超大高分辨率XGA 顯示屏，但機身深度不足18cm，重約6.6kg，整體結構緊湊輕便，等同于一臺體型較小的4通道示波器。顯示屏采用精細網格，輝度高，視角寬，可同時顯示光標測量值和自動參數。其他功能還包括背光按鈕、四方向選擇鍵和旋轉飛梭、多國語言(英文、 德文、法文、意大利文、西班牙文、中文、韓文和日文)、雙縮放窗口(縮放區域與主區域的分割比例為80:20或50:50)，以及頻率測量可選擇首個周期或屏幕平均模式。
DLM4000系列支持模擬和邏輯輸入，擁有豐富的觸發功能，如邊沿觸發、增強觸發和B觸發。專用觸發功能可應用于FlexRay、CAN、LIN、UART、I2C和SPI串行總線，也可用于同時分析兩種不同速率的串行總線。結合強大的搜索功能，可從超長內存中迅速查找出想找的波形數據。
