英特爾首款3D封裝10納米CPU芯片級拆解

2020-03-17 13:08:35 EETOP

點擊關注->創芯網公眾號，后臺告知EETOP論壇用戶名，獎勵200信元

Lakefield是英特爾基于Foveros技術的首款3D堆疊芯片。裸片（Die)面積為82mm²。

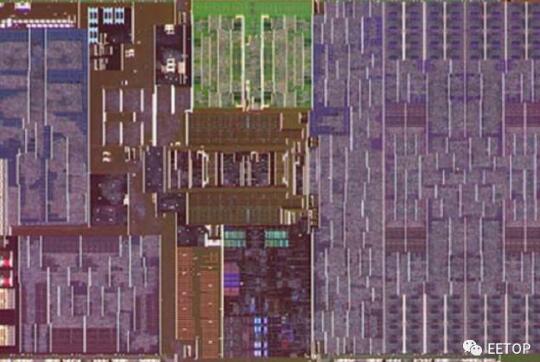

最近國外媒體放出了該芯片的裸片（Die)拆解圖片：

（圖片來源：Imgur）

根據圖像信息，Lakefield芯片的面積為82mm²，與雙核14nm Broadwell-Y芯片一樣大。中間的綠色區域是Tremont群集，面積為5.1平方毫米，而其底部中央的黑色區域則是Sunny Cove核心。右側的GPU占據了約40％的芯片面積。

據去年英特爾對Lakefield、Foveros及其混合架構的介紹，總封裝尺寸僅為為12mm x 12mm。如此小的封裝尺寸歸因于采用英特爾Foveros技術的3D堆疊：封裝內采用的是22FFL的基板芯片，該芯片通過Foveros有源插入技術與10nm計算芯片連接。計算芯片包含一個Sunny Cove內核和四個Atom Tremont corex。芯片上方還有采用PoP（層疊封裝）封裝的DRAM。
