395.4億晶體管！紅外線下的AMD 64核心霄龍
2019-10-24 09:04:52 快科技
但是這樣的你見過嗎？

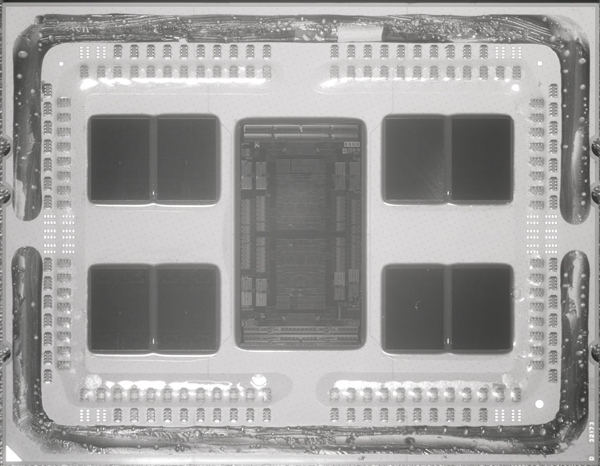

這是德國硬件媒體HardwareLuxx的大神級人物OC_Burner的作品，通過將一顆AMD霄龍置于紅外線下，得到了芯片內部層次的圖像。
中間部分最大的是I/O Die(IOD)，14nm工藝，兩側共八個小的則是CPU Die(CCD)，7nm工藝，每個8核心，總計64核心。
這是一個IOD的紅外照，左右兩側紅色的是分成八組的八通道DDR4內存控制器，總位寬576-bit，中間上下黃色的是PCIe 4.0控制器，總計128條，藍色部分則是GMI2總線控制器，用來連接Infinity Fabric。
二代霄龍的晶體管數量和核心面積也終于有了確切數字：每個CCD 39億個晶體管、74平方毫米，IOD 83.4億個晶體管、416平方毫米，總計395.4億個晶體管、1008平方毫米！

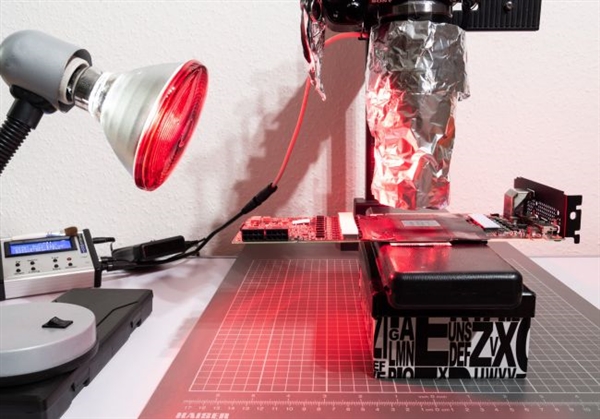

就是用它拍出來的
