麒麟980內核照片首次公開：NPU在哪呢？
2018-11-08 11:22:56 n華為麒麟980是第一個公開宣布的7nm工藝移動芯片，臺積電代工，集成了多達69億個晶體管，但對于核心面積一直諱莫如深，只是說不到100平方毫米，這就很容易讓人以為會是90+平方毫米的樣子。
現在，ChipRebel首次公布了麒麟980的內核照片，終于揭開了不少內部秘密。

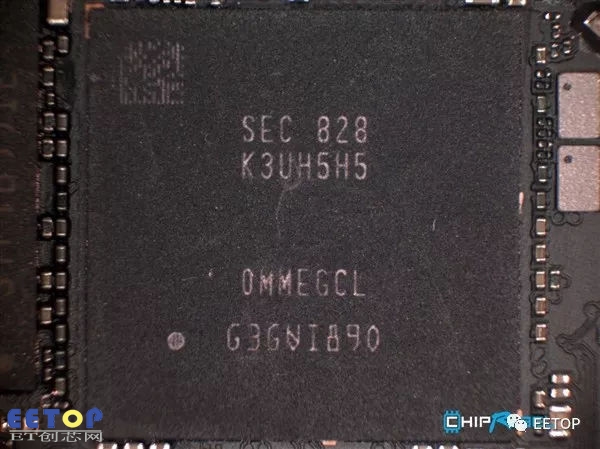

封裝表面照

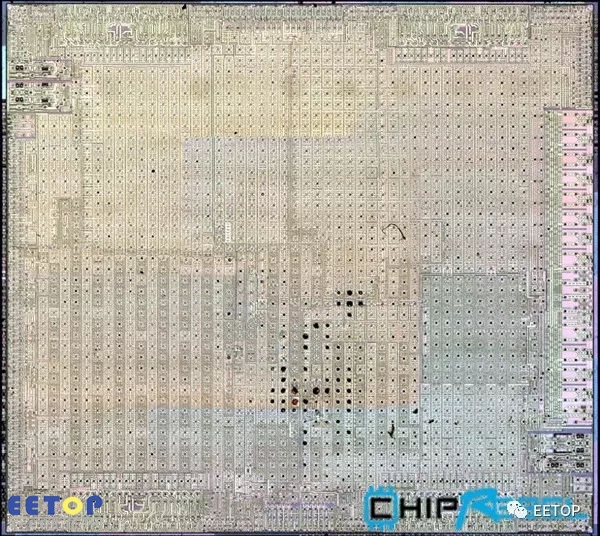

正面內核照

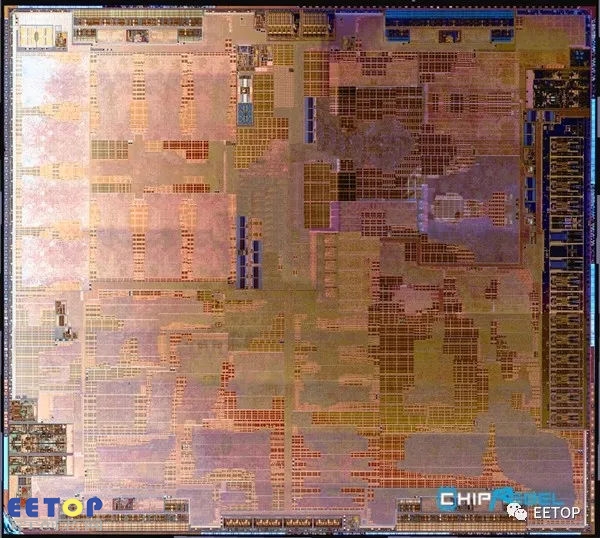

正面內核照
一個角落里可以看到標記HI3680 V200
首先可以確認，盡管新芯片組帶來了許多新功能和更多復雜性，但麒麟980的內核面積只有74.13mm2，不但大大小于官方給出的100mm2范圍，也比麒麟970 96.72平方毫米小了足足30％，可見臺積電7nm實在給力。
AnandTech還根據內核照畫出了不同模塊的分布：
左上角是Mali-G76 GPU，一共10個核心，最大特點是計算能力翻番，差不多相當于20個上代G72核心。
右上角是CPU功能塊，麒麟首次采用DynamIQ配置，包括兩個A76大核心、兩個A76中核心、四個A55小核心。
注意，A76核心分為兩組，每一組的物理布局明顯不同，顯然有各自的電壓和頻率控制層，針對高低頻率不同優化。
八個CPU核心中間是DSU，也就是DynamIQ Share Unit(動態配置共享單元)，以及4MB三級緩存。在DSU的兩側，我們看到4個Cortex A55內核的時鐘頻率高達1.8GHz，每個內核還帶有專用的128KB L2緩存。
在顯微鏡頭下我們還看到兩對Cortex A76核心。海思半導體將四個內核成對使用，每對內核在專用電壓和頻率上運行。我們可以看到兩對之間的物理實現明顯不同，這可以證實我們之前的懷疑，我們正在尋找頻率優化對，運行在2.6GHz，和一個功率優化對，限制在1.92GHz。這兩對都在每個內核上使用512KB的私有L2緩存。
此外還可以看到四組LPDDR4X內存控制器，但有趣的是在顯微鏡頭下，似乎找不到兩個NPU神經網絡單元核心，到底在哪里呢？并沒有兩歌完全相同的區域，難道倆核心還不一樣？

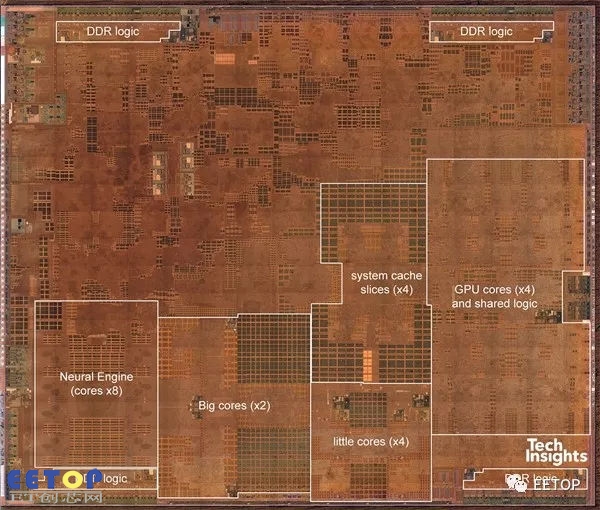

下圖是同樣為7nm的蘋果A12芯片內部圖片，可以對比一下：
