iPhone 6s的“芯片門”是怎么回事？
2015-10-10 15:59:46 新浪科技但如果我告訴你，無論你從任何渠道，買來兩臺一模一樣的iPhone 6s/6s Plus，一臺的續航時間可能比另一臺少20%，你會相信嗎？
在iPhone 6s/6s Plus上市之后，有細心的人士發現，市售的這兩款手機其實按照內部 A9 芯片的生產商，被分為兩個大類：三星版和臺積電版：由臺積電 16 納米制程工藝生產的iPhone 6s/6s Plus，和三星14納米制程工藝生產的iPhone 6s/6s Plus。

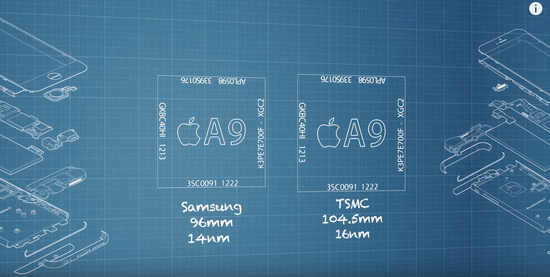

雖然生產的都是蘋果提供的一模一樣微架構的A9芯片，兩個不同代工商選擇的不同制程，使得產出A9芯片的大小出現了細微的差別。具體來說，三星14納米的A9芯片的面積是96平方毫米，而臺積電16納米的A9芯片面積則稍大一些，大約104.5平方毫米。
芯片面積的差距其實對于普通用戶來說沒有區別，因為封裝到手機里之后，并沒有對手機的大小造成任何影響。對于iPhone 6s來說，三星生產的A9芯片型號為N71AP，臺積電生產的A9芯片型號為N71MAP；對于iPhone 6s Plus來說，三星的芯片型號是N66AP，而臺積電的型號是N66MAP。
按照比較公認的芯片常識，在相同微處理器架構上，采用更高級制程(更小)生產的芯片，面積、能耗和發熱量都應該更小。然而，人們在iPhone 6s/6s Plus上看到的，卻不是這樣。

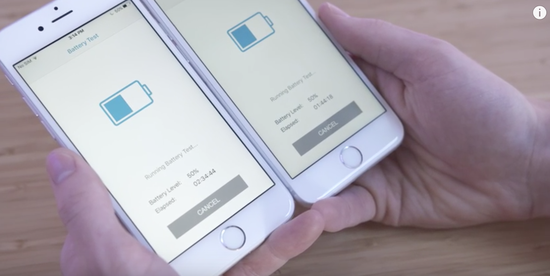

YouTube科技視頻作者Austin Evans使用常見的測試軟件Geekbench對兩種不同芯片的iPhone 6s進行電池續航測試，發現使兩臺手機電量消耗到50%水平，臺積電版6s花了2小時34分鐘44秒，機身溫度只有30攝氏度，而三星版6s只用了1小時44分18秒，機身溫度稍高一些，達到了33攝氏度。這意味著后者的續航時間可能比前者要少很多。另外，在Geekbench的常規測試中，三星版的多核分數也比臺積電版的多核分數要低出一些。
考慮到Geekbench屬于比較嚴苛的，專門用于發現最差情況的測試方法，Evans接下來選擇了更常規的測試方法。
他在兩臺手機上用同樣的屏幕亮度在同一個Wi-Fi環境下播放同一個1小時長的YouTube 視頻，結果三星版耗費了大約15%的電量，臺積電版用了14%——非常細微，但仍有差距。
同樣在YouTube上拍攝科技視頻的TLD找來了兩臺不同芯片的6s，用同樣的屏幕亮度和相機設置，拍攝了30分鐘的延時攝影，結果三星版電量掉到了84%，而臺積電版到了89%。接下來，TLD用這兩臺手機拍攝了10分鐘的4K視頻，然后將視頻同時導入手機自帶的iMovie 當中。導入的花費的時間相差無幾，三星版快了大約4秒鐘左右，最后三星版剩余電量為60%，臺積電版剩余電量66%。
以上這些，就是iPhone 6s/6s Plus“芯片門”的由來。
“芯片門”對終端的消費者有關系嗎？
可以說，關系不太大，只有在極端情況下，比如連續長時間拍攝和播放視頻、玩游戲的時候，兩種不同芯片版本帶來的續航差距才會體現出來。
即便這事兒和消費者有關系，消費者也絕對沒有可能在任何渠道購買的時候提前鑒別出來。包裝里的手機所使用的A9芯片來自哪家供應商，不會以任何形式標注在包裝上。
兩家供應商同時供應同一款產品零件(dual sourcing)的情況本身并不多見，而當“芯片門”的主角是iPhone 6s/6s Plus這樣高調的產品，就更無從聽聞了。2012年，蘋果在 MacBook Pro 電腦的顯示屏上曾經同時采用過三星和LG的屏幕，后來LG供應的屏幕被發現殘像和壞點的情況，蘋果還曾因此被告上法庭。
目前，蘋果在 A9 芯片上搞dual sourcing的理由尚未可知，但我們可以猜測，兩家中的任意一家給蘋果提供的產能，都不能夠滿足6s/6s Plus在市場上強大的需求。
