Littelfuse推出了兩個系列的0．5pF、12kV瞬態抑制二極管陣列
2016-08-02 21:48:07 未知 |
Littelfuse公司作為全球領先的電路保護方案供應商，日前宣布推出了兩個系列的瞬態抑制二極管陣列（SPA®二極管），旨在保護多種最新的高速接口不受靜電放電（ESD）造成的損壞。

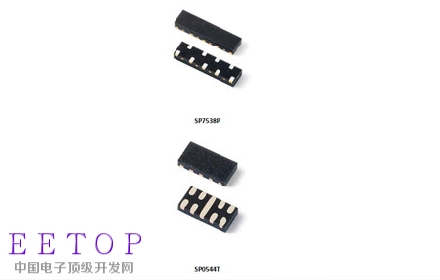

SP7538 P系列瞬態抑制二極管陣列集成了八個超低電容軌到軌二極管通道，并在μDFN-9封裝中額外增加了一個齊納二極管；SP0544T系列瞬態抑制二極管陣列具有類似的設計，但體積更小，集成了四個超低電容軌到軌二極管通道，而不是八個。 這兩款功能強大的裝置可安全地吸收超過IEC61000-4-2國際標準（±8kV接觸放電）規定的最高等級的重復ESD震擊，性能絲毫不受影響。 超低的負載電容也使這些產品成為保護高速信號引腳的理想之選。
這兩個系列的典型應用領域包括對V-By-One、嵌入式DisplayPort、USB 2.0/3.0端口、HDMI、平板顯示器、LCD/LED電視、智能手機、移動計算等接口的ESD保護。
瞬態抑制二極管陣列（SPA®二極管）產品經理Tim Micun說：“SP7538P和SP0544T系列可用于多種相同的應用環境。 SP7538P系列的設計允許超高速信號在DisplayPort和V-by-One接口上進行直通路由，無需內置或外置風扇，并與板對板連接器上的槽距完美配合。 SP0544T系列提供與我們先前的低電容瞬態抑制二極管陣列相同的ESD性能，但外形更小，為電路設計師節省了大約25%的PCB空間。”
SP7538P和SP0544T系列瞬態抑制二極管主要具備以下優點：
• 每個輸入/輸出端的負載電容極低，僅為0.5pF (typ) ，可減少高速應用的信號衰減和失真。
• 低動態電阻（0.4Ω），提供低箝位性能，以確保更好地保護敏感芯片。
• 增強的ESD能力（±12kV接觸放電，±25kV空氣放電），讓制造商能夠達到超出IEC標準最高等級的ESD保護性能，并應對大量其他威脅，確保產品在實際使用中的可靠性。
