精密模擬微控制器(ADI)
2010-02-03 15:57:33 本站原創Analog Devices推出兩款高集成度精密模擬微控制器，分別為ADuC7023和ADuC7122。這兩款器件集成了片上存儲器、數據轉換器和眾多模擬外設，可提供業界最高水平的可編程性能和最小的封裝尺寸。ADuC7023和ADuC7122精密模擬微控制器采用閃存容量高達126KB的ARM7處理器，可以在基于固定和可調諧頻率激光的光收發器和模塊應用中實現數字診斷，并能確保精確控制光驅動器和診斷過程。
這兩款最新的微控制器集成了片上12位ADC（模數轉換器）和DAC（數模轉換器），與競爭性分立方案相比，這種整體解決方案可減小高達75%的尺寸。ADuC7023和ADuC7122支持中斷嵌套和多達16個中斷優先級，并且在軟件或看門狗復位期間能保持DAC和GPIO輸出，這些特性對光模塊設計師來說特別有用。
ADuC7122模擬微控制器可加強可調諧光模塊中的控制功能
ADuC7122包含一個工作頻率為41.78MHz的32位ARM7TDMI處理器內核，這個處理器集成了8KB的片上SRAM和126KB 的片上EEPROM存儲器，并且具有軟件觸發的片內重編程能力。競爭性器件一般使用PWM（脈寬調制器）和較低性能的ADC完成監測和控制功能，ADuC7122微控制器則集成了1個13通道、12位、1MSPS SAR（逐次逼近型寄存器）ADC、12個帶緩沖器的12位 DAC、1個可編程增益放大器和1個片上溫度傳感器。這種精密元件的高度集成性能夠?qū)崿F(xiàn)對可調諧光模塊中關鍵參數的魯棒性監測和控制，從而提供更高的系統總體性能。ADuC7122的高集成度和高精密度使系統工程師的工作變得輕松簡便，而通用可編程性又允許多個系統使用同一個元件。
ADuC7122還集成了包括喚醒定時器和看門狗定時器在內的5個定時器，以及2個I2C接口、1個SPI、1個UART和32個GPIO信號引腳，這些引腳可獨立配置為輸入、輸出或開漏方式。所有這些功能包含在一個7mm x 7mm 108球BGA（球柵陣列）封裝內。
適合固定頻率激光應用的 ADuC7023 模擬微控制器
ADuC7023可用于SFP、SFP+、XFP和GPON中的固定頻率光收發器，內部集成了8KB的SRAM、62KB的閃存/EEPROM存儲器、19個通用 I/O（輸入/輸出）引腳、3個通用定時器和16個可編程邏輯單元。其模擬外設包括1個12通道、12位、1MSPS ADC、1個16位的6通道 PWM 和4個帶緩沖器的12位DAC。所有這些功能都包含在一個5mm x 5mm 32引腳 LFCSP（引線框芯片級封裝）封裝內。

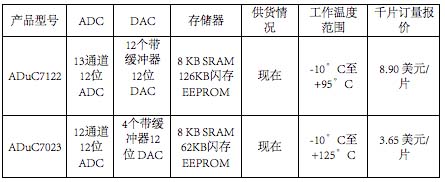

供貨與報價
