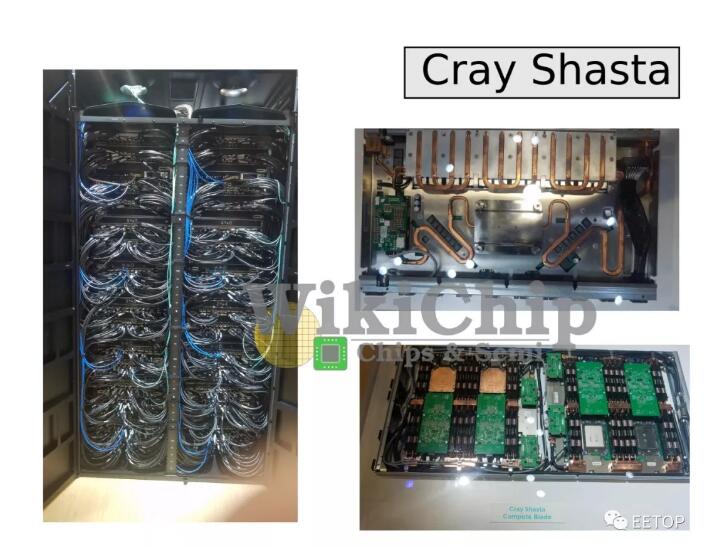

在過去的一年中，Cray與美國能源部簽訂了許多極有價值的合同。毫無疑問，Cray贏得了所有三款美國已宣布的下一代百億億次超級計算機-El Capitan，Frontier和Aurora。Aurora計劃在2021年基于英特爾的Sapphire Rapids Xeon CPU和Xe GPU進行開發，并計劃成為美國第一臺百億億級超級計算機。在Aurora之后不久，Frontier也計劃在2021年推出。這是基于AMD的1.5 exaFLOPS超級計算機。2022年下半年推出的第三個系統是1.5 exaFLOPS El Capitan。這三個系統的共同點是它們都基于Cray最新的Shasta計算機系統架構。
新的Shasta架構的核心是采用了新的Slingshot互連技術。這是Cray的第八個主要的高性能網絡互連技術，并且已經投入使用了五年多。Slingshot與以前的互連有所不同，因為它將以太網作為基準互連。
Slingshot實際上是建立在標準以太網之上的，這是Cray的第一個。但有一個問題。以太網對于HPC工作負載不是很好。財務它具有較弱的同步機制和較大的報文頭，導致處理小數據包時效率低下。為了解決這些問題，Cray設計了一個自定義的互連，稱為“ HPC以太網”。Cray認為，它將專有HPC網絡的優勢帶入了高度可互操作的以太網標準。但是，毫無疑問，HPC以太網仍然是Cray專有的互連，但是它具有標準的以太網的附加優點，以便為基于標準以太網的設備（例如，存儲和網絡連接的加速器）提供支持。換一種說法，Slingshot交換機首先使用標準以太網協議進行操作，但是當連接的設備支持高級“ HPC以太網”功能時，它將嘗試協商高級功能。此處的目的是允許高級HPC以太網功能在支持該功能的設備（例如其他Slingshot交換機）的網絡中工作，同時與不支持該功能的以太網設備完全互操作。稍后，我們將更詳細地介紹其中一些新增功能，但最大的新增功能是引入更好的特定于HPC的擁塞控制。

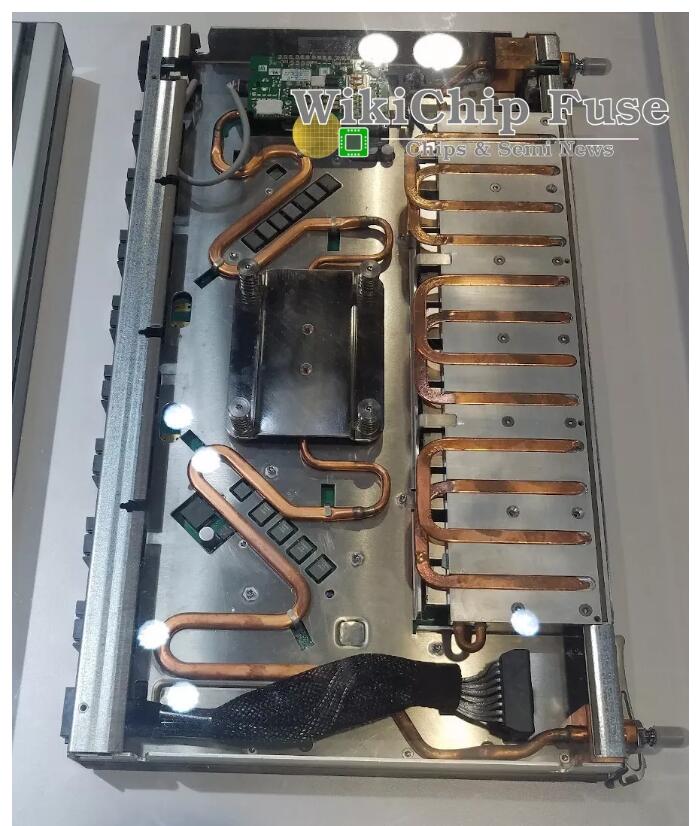

Cray使用64端口的的Slingshot交換機建立Slingshot互連。每個端口使用四個56G PAM4通道，速率為200Gbps。
使用Slingshot交換機，Cray使用其dragonfly拓撲構建大型系統。請注意，盡管這是Cray首選的系統拓撲，但Slingshot支持任何數量的拓撲，例如扁平化的butterflies 和fat trees拓撲。Slingshot可以很好地與這些拓撲結構一起使用。dragonfly拓撲的使用很大程度上是受成本推動的。減少較長的光纜，降低了系統的成本。Cray聲稱，系統中多達90％的電纜是廉價的銅纜，而光纜只占10％。
對于那些不熟悉dragonfly拓撲的人來說，它是一個具有三個級別的分層網絡，分別稱為系統，組和路由器。最低層是路由器。對于最大規模的系統，路由器連接到16個端口，剩下48個端口用于互連網。在中間層是組，一個組包含一個路由器。在最大規模的系統中，一組將使用每個路由器中的31個端口將32個路由器完全連接在一起。每個路由器留出17個端口（總共544個），用于在一個全方位網絡中全局連接系統級別的所有組?？偣?45個組和每組32個路由器，使用dragonfly拓撲的Shasta系統可以擴展到279,040個端點。
羅塞塔（Rosetta）
Slingshot交換機內部是Cray的自定義HPC以太網ASIC交換機Rosetta。Rosetta采用臺積電（TSMC）的16 nm工藝實現，功耗高達250W，它是64端口，200 Gbps端口交換機。羅塞塔（Rosetta）采用平鋪式結構。在下圖中所示，有64個圖塊。芯片的參數上有32個圖塊，用于外圍功能塊，例如SerDes，Ethernet Lookup ，MAC / LLR / PCS。芯片中心內的32個圖塊用于所有其他端口功能。請注意，每個圖塊都包含兩個端口。

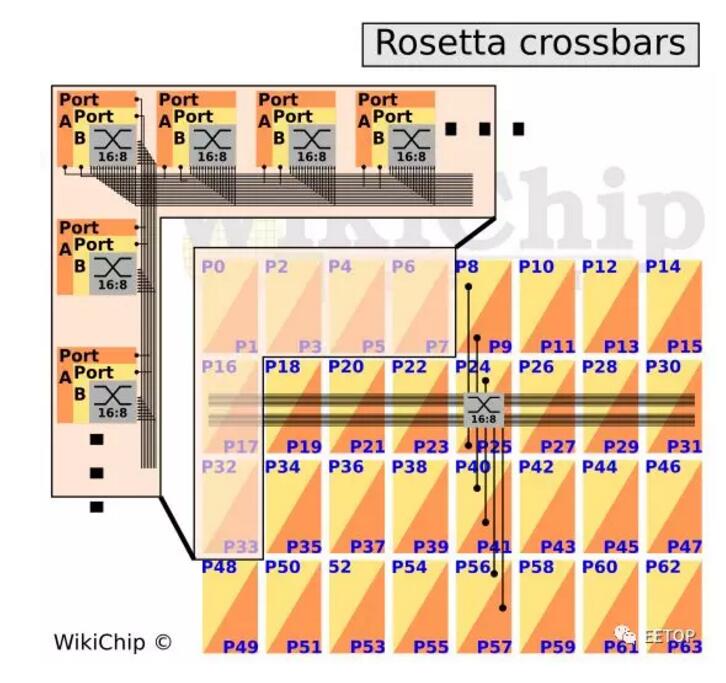

在內部，該芯片包括32個功能塊，排列成四行乘八列。每個圖塊有兩個交換機端口，因此有32個功能塊，您正在查看完整的64個端口。Rosetta是使用分層交叉交換實現的。每個端口都有自己的行總線，該行總線跨行通信。有一組八列通道連接到該列中的八個端口。由于每個圖塊有兩個交換端口，因此在八列通道集中有兩個。每個圖塊都有一個16輸入8輸出交叉開關。
HPC以太網
我們提到Cray Slingshot實現了稱為HPC以太網的新協議。該協議是由Cray和一家未公開的公司（可能是Broadcom）共同努力實現的。HPC以太網是標準以太網協議的超集，該協議專門針對HPC優化以提高性能和彈性。在內部和交換機的Cray系統中，所有數據包都是HPC以太網數據包，而與網絡邊緣設備的通信是標準以太網數據包。

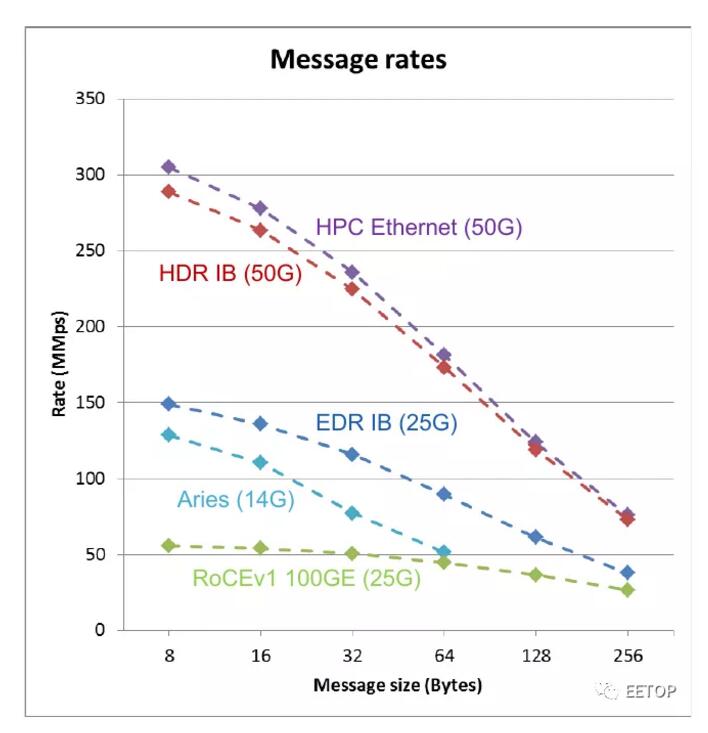

允許將數據包輕松地從一種形式轉換為另一種形式。以太網的最小幀大小為64字節（18字節報頭+ 46字節有效負載）。HPC以太網擺脫了這一限制，以40字節幀（或32字節加上邊帶）為目標。它改變了報文頭，使其尺寸盡可能減小–減少了前同步碼，刪除了L2報頭。還引入了基于信用的流量控制，該流量控制的設計比現有機制更加有效。為了提高彈性，提供了低延遲FEC，鏈路級重試以容忍瞬態錯誤（針對CRC錯誤在鏈路級進行重傳）以及通道性能下降（例如從4通道變為3通道或3通道降低）。在Cray的分析圖中，下面繪制了消息大小與每秒可發送的百萬個數據包的關系圖，很明顯，與標準以太網相比，HPC以太網由于消息頭小得多而在較小消息大小時效率更高。HPC以太網可以與HDR Infiniband相媲美，后者是另一個非常好的HPC網絡互連。

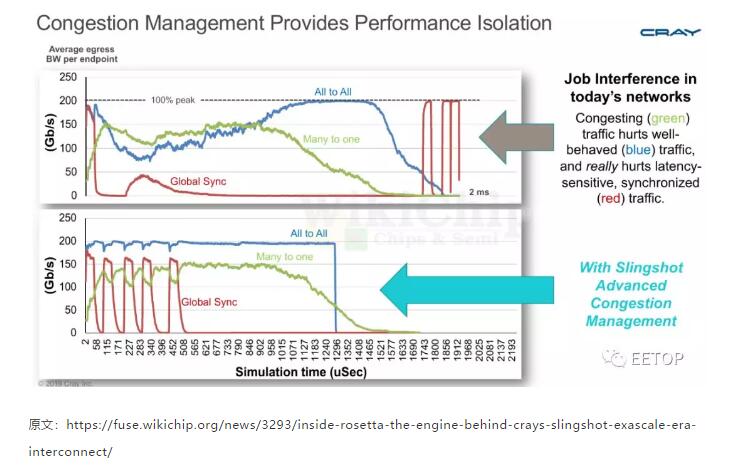

QoS很好，但現實世界中的工作負載要復雜得多，通常共享相同的流量類別，爭奪可用帶寬。Slingshot的最大進步也許是高級擁塞管理。根據Cray的說法，Slingshot知道系統中每對端點之間正在流動的內容。這使它可以非?？焖俚貦z測到擁塞。這與現有的基于ECN的機制（將擁塞信息發送回源）非常不同，更像是為網絡中的所有內容提供不同的虛擬通道。一旦檢測到有問題的流量來源，Slingshot會回推該流量來源，釋放緩沖區空間。
原文：https://fuse.wikichip.org/news/3293/inside-rosetta-the-engine-behind-crays-slingshot-exascale-era-interconnect/
