信用卡大小的人機介面開發模塊

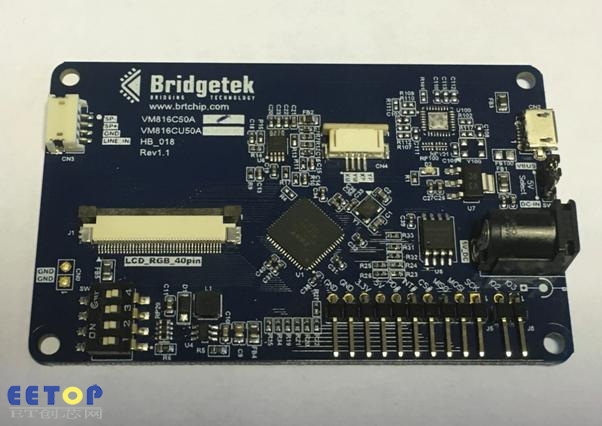

2018-10-23 21:16:44 未知隨著BT815和BT816高級圖形控制器晶片逐漸進入批量生產，Bridgetek推出了一系列入門級的開發模塊。緊湊型（54.1mm x 85.60mm）VM816C模塊，該模塊能夠支援各種不同的顯示配置，每個模塊都使用BT816芯片。使用此模塊，工程師將能夠利用最新一代Bridgetek專有嵌入式視頻引擎（EVE）提供的技術功能，并可以應用于人機介面（HMI）設計。特別是BT816增加了新的自適應可伸縮紋理壓縮（ASTC）技術 – 該技術將可以降低系統的圖形處理負擔。
其中一款提供簡單的SPI介面，可直接與SPI主控制器連接-也就是連接外部系統微控制器或微處理器，另一款是USB介面，非常適合開發時期使用主機PC作為顯示內容的測試。提供完整組件的PCB，可搭配5.0英寸WVGA（800像素 × 480像素）的TFT電阻式觸摸屏，已預先組裝并經過完整的工廠測試。也可以選擇不包括顯示器的模塊 – 使用者能夠更靈活地選擇需要的顯示器（滿足不同4.3、5.0和7.0英寸的需求）。
這些模塊都附有3級音訊濾波器和功率放大器的音訊功能，也附有與外部揚聲器相連的連接埠。此外，還包括專用的16MB板載快閃記憶體連接到BT816，用于存儲圖形的資料。提供多種不同的5V電源供應選項 – 可經由SPI主機連接器、Micro USB B型接口或者2.1mm DC電源插孔。為了使工程師能夠更快地開始使用，也提供了基于Windows的范例應用程式以及其他大量的演示。 Bridgetek以及技術合作協力廠商將在未來幾個月內公布其他更多的BT815 / BT816模塊。
