Trinamic大功率步進電機的完美電流控制
2018-10-12 14:51:25 未知 |
TMC2160是一款采用步進/ 方向接口和SPI的多功能高壓柵極驅動器。它能夠在從NEMA23到NEMA34及更高級別的步進電機中獲得最佳性能。
制造商-TRINAMIC發布了全新的高性能步進電機驅動器TMC2160。該多功能芯片結合強大的外部MOSFET驅動級，涵蓋了從工業和實驗室自動化到數控銑削領域的廣泛應用領域。
“我們在眾多應用中選擇步進電機而不是齒輪伺服驅動器的原因是步進電機固有的堅固性和精確性以及高扭矩。” Trinamic的創始人CEO Michael Randt說，“TMC2160采用了我們最新的電流控制技術可實現步進電機的最佳性能。”
該集成步進電機驅動器適合于8V至60V的電源電壓，并且驅動柵電流高達500mA的N溝道MOSFETS，適用于具有最新MOSFET組件的+20A驅動級。
該組件通過步進和方向接口進行控制，并且可以與產生步進信號的工業典型運動控制器獨立使用。通過使用1/16步或更低的脈沖，步進脈沖內插器MicroPlyer可實現高分辨率1/256微步。
該組件通過SPI或單線UART接口，可提供完整的診斷以及所有最新的Trinamic電流控制技術。兩者都支持使用改進的StealthChop2實現完全無聲定位。StealthChop2包括一個改進的基于模型的電流控制器和用于超快速定位模式的SpreadCycle。使用StallGuard2可以實現無傳感器負載檢測或回原點。
該驅動器可確保絕對無噪音運行，并具有最高效率和最佳電機扭矩。高集成度，高能效和小尺寸（9 x 9 mm）使小型化和可擴展系統成為經濟高效的解決方案。

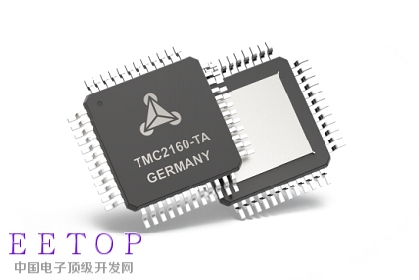

TMC2160于9月底上市，采用TQFP48封裝。
特點和好處：
•2相步進電機驅動器，線圈電流高達20A（外部MOSFETs）
•8到60V直流電壓范圍
•步進/方向和SPI接口
•256次微步進
•被動制動
•中頻共振的共振阻尼
•SpreadCycle，DcStep，Stallguard2和CoolStep技術
•緊湊型TQFP48封裝
