具數字電源系統管理功能的雙通道10A、單通道20A超薄型μModule穩壓器
2018-08-16 20:39:39 未知 |

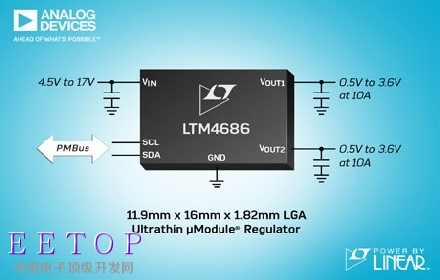

Analog Devices, Inc. (ADI)宣布推出 Power by Linear™ LTM4686，該器件是一款雙通道 10A 或單通道 20A 超薄型降壓型 μModule®穩壓器，具有一個PMBus接口，采用 16mm x 11.9mm x 1.82mm LGA 封裝。1.82mm 的封裝高度使得 LTM4686 在 PC 板上可放置到非?？拷湄撦d (例如 FPGA 或 ASIC) 的地方，同時兩個扁平封裝器件可共用一個散熱器。超薄型封裝使 LTM4686 還能夠安裝在 PCB 的背面，從而省出正面空間以用于放置存儲器和收發器 IC 等組件。這使得 LTM4686 適合高度受限的應用，例如機架安裝的電信交換器和路由器、RAID 系統以及測試和測量設備。PMBus接口使用戶能夠測量和變更電壓、負載電流和溫度等主要電源參數。用戶還可以通過PMBus接口設置排序、故障門限和響應，并將數值和故障記錄數據存儲在內置 EEPROM 中。
LTM4686 在 4.5V 至 17V 輸入電源電壓范圍內工作，而 LTM4686-1 則在 2.375V至 17V 輸入電源電壓范圍內運行。這些電源模塊在–40°C 至 125°C 溫度范圍內以 ±0.5% 的最大 DC 輸出誤差調節 0.5V 至 3.6V 輸出電壓。它們在 12VIN至 1.0VOUT轉換的滿負載條件下提供 80% 的效率。在 85°C 的環境溫度和具有 400LFM 氣流的情況下，LTM4686 可在 5VIN至 1VOUT轉換操作中提供 18A 電流。電流模式控制實現了多個模塊的并聯配置運行，以提供更大的輸出電流。其內部開關頻率可設定在 250kHz 至 1MHz，亦可同步至一個頻率范圍為 250kHz 至 1MHz 的外部時鐘，以適合那些對噪聲敏感的應用。
可配置的 LTM4686 擁有保護功能，包括過壓和欠壓、過流和過熱保護。如果發生某種故障，則自動將數據保存到 EEPROM，而且可通過一個 I2C 接口讀取故障記錄，并隨后在這里對其進行分析。如欲評估 LTM4686 的性能，可使用LTpowerPlay® GUI、DC1613 USB 至PMBus轉換器、DC2086 編程適配器和演示套件。欲了解更多信息，請訪問www.analog.com/cn/LTM4686。
特性概要：LTM4686
雙通道、快速模擬環路，具有用于控制和監視的數字接口
雙通道 10A 或單通道 20A 輸出
寬輸入電壓范圍：4.5V 至 17V，2.375V 至17V并具輔助 5V 偏置電壓 (LTM4686-1)
輸出電壓范圍：0.5V 至 3.6V
在整個溫度范圍內具有 ±0.5% 的最大 DC 輸出誤差
恒定頻率電流模式控制
可實現多個模塊的并聯和均流
片內 EEPROM
超薄型 16mm x 11.9mm x 1.82mm LGA 封裝
價格與供貨
產品 | 量產供貨 | 千片批量的 | 封裝 |
LTM4686 | 現已供貨 | 每片 23.23 美元 | 16mm x 11.9mm x 1.82mm LGA |
