Diodes公司推出搭載整合式H橋的高度可調式DC－DC轉換器
2018-08-14 16:59:46 未知Diodes 公司 (Nasdaq：DIOD) 為領先業界的全球制造商與供貨商，專門生產符合特定標準的高質量應用產品，產品涵蓋廣泛領域，包括獨立、邏輯、模擬及混合訊號半導體市場。該公司今日推出搭載整合式高側與低側 H 橋 MOSFET 的AP72200高電流同步降壓/升壓 DC-DC 轉換器。AP72200 提供最高 97% 效率與 1% 電壓調節準確度、低靜態電流及極低的輸出漣波。
AP72200 采用 Diodes 公司專有的降壓/升壓電流模式控制技術，以達到優異的電壓調節與最高 2A 的連續輸出電流。其設計可實現在降壓與升壓操作間的無縫轉換，同時寬廣的 2.3V 至 5.5V 輸入電壓范圍可提供彈性的電源，并產生介于 2.6V 至 5.14V 間的輸出電壓。
高度整合的 AP72200 結合低靜態電流與寬廣輸入電壓范圍，非常適合用于各種可攜式應用，包括智能型手機、平板計算機及其他電池供電的消費性裝置。
AP72200 的許多功能皆可讓用戶透過業界標準 I2C 接口進行設定，此接口可在標準模式、快速模式、快速模式 PLUS 以及高速模式下運作。這些設定包括可編程輸出電壓斜升和斜降回轉率、輸出主動式放電、過電壓保護閾值，以及過電流閾值。AP72200 還可以設定以 PWM 或 PFM 模式及超音波模式運作，藉此降低切換頻率，避免在 20kHz 范圍內產生次諧波頻率，此頻率可能會在可聽頻率范圍內產生干擾。另外，使用 I2C 接口可停用降壓/升壓輸出，使主要裝置可透過標準 I2C 總線控制穩壓器的運作。透過 I2C 對裝置進行編程，可將輸出電壓設定在 2.60V 至 5.14V 之間，每一增量為 0.02V。
整合式 H 橋 MOSFET 具有 25mΩ的極低 RDS(ON)，以及小于 1μA 的關斷電流。以非切換模式運作時，靜態電流最低為 20μA，在 PFM 模式時的典型值為 29μA。連續切換模式下的切換頻率通常為 2.5MHz，在超音波模式時則降至 27kHz。

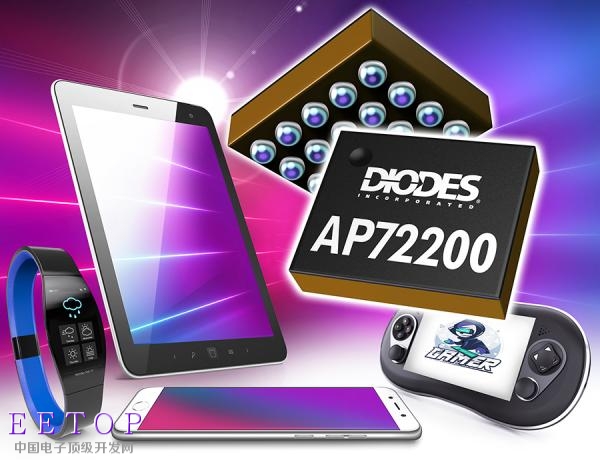

AP72200 采用 20-ball WLCSP 封裝，尺寸為 2.125mm x 1.750mm。
