東芝推出萬兆以太網IP子系統用于自定義LSI平臺
2016-03-24 22:12:56 未知東芝公司（東京證券交易所：6502）半導體＆存儲產品公司今日（* 1）與MorethanIP的，前沿的電信解決方案供應商聯合開發的IP子系統的可即時提供。它由一個10千兆位以太網MAC（媒體訪問控制器：* 2），PCS（物理編碼子層：* 3）和高速SerDes（串行解串器：* 4）上定制LSI的平臺，包括ASIC和FFSA™（* 5 ）。
“與MorethanIP的合作使我們能夠提出一個集成的以太網提供最佳的一流的IP核定制LSI解決方案”
這鳴叫

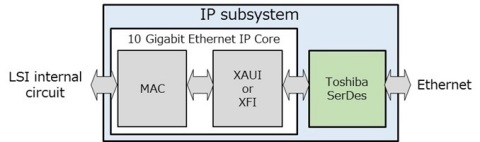

該IP子系統實現了4路XAUI（* 6）或單通道XFI（* 7）接口，可以連接大量的以太網PHY和控制器的ASSP（專用標準產品）的。為PFC支持（優先流控制：* 8）和柔軟性的高級別時，IP子系統特別適合于數據中心和電信應用。
“連同東芝定制LSI解決方案和MorethanIP的成熟核心，芯片生產商現在將有自己支配的集成解決方案，以幫助加快設計周期，滿足日益增長的高速以太網市場的需求，”MorethanIP的首席執行官弗朗索瓦Balay說： 。
“與MorethanIP的合作使我們能夠提出一個集成的以太網提供最佳的一流的IP核定制LSI解決方案，”幸浦河，東芝的技術長官說。
東芝利用全面的專業知識，從設計，制造到提供廣泛的定制LSI解決方案。 FFSA™是一個新的，靈活的定制LSI與預先設計大師具有可配置的I / O，串行解串器，靜態存儲器和邏輯設備，可以根據客戶的要求進行配置的解決方案。
今后，東芝將繼續提供解決方案，幫助客戶優化他們的系統設計和實現及時的產品開發。
* FFSA是東芝公司的商標。
（* 1）：IP子系統：該IP解決方案包括哪些需要開發系統LSI IP地址的。它的目的是落實到高速接口子系統容易。
（* 2）：MAC：數據傳輸控制技術，例如幀同步，流控制和錯誤檢查。
（* 3）：PCS：高速以太網，千兆以太網以及編碼數據萬兆以太網的物理協議層。
（* 4）：SerDes的：一對其中的串行數據和并行接口之間的數據轉換為高速通信的每個方向的功能塊。
（* 5）：FFSA™：技術使東芝通過減少必須自定義金屬層數發展集成電路與更低的開發成本和更短的開發周轉時間。
http://toshiba.semicon-storage.com/ap-en/product/asic/structured-arrays.html
（注6）：XAUI：電氣接口為萬兆以太網由4車道串行線進行通信。
（* 7）：XFI：電氣接口為10千兆以太網1路串行線進行通信。
（* 8）：PFC：在IEEE 802.1Qbb定義為每個數據的優先級流控制無損以太網通信技術。
要了解更多關于東芝定制LSI解決方案，請訪問：
http://toshiba.semicon-storage.com/ap-en/product/asic.html
客戶咨詢：
邏輯LSI銷售和營銷集團
電話：+ 81-44-548-2110
http://toshiba.semicon-storage.com/ap-en/contact.html
