Linear推出LTPoE++、PoE+ 和 PoE 兼容受電設備接口控制器 LT4276
2015-07-08 21:23:12 未知 |
Linear推出LTPoE++™、PoE+ 和 PoE 兼容受電設備 (PD) 接口控制器 LT4276，該器件面向需要 2W 至 90W 功率的應用。LT4276 集成了一個 PD 控制器和一個隔離式開關穩壓器控制器，能夠在輔助電源的支持下以正激和反激式拓撲實現同步工作。這種集成通過減少組件數量和所占用的電路板面積，簡化了前端 PD 設計，從而允許 LT4276A (LTPoE++)、LT4276B (PoE+) 和 LT4276C (PoE) 僅用一個 IC 高效地為 PD 負載供電。
通過將功率預算擴展至 4 個新的功率級 (38.7W、52.7W、70W 和 90W)，凌力爾特的 LTPoE++ 標準擴展了對如今那類功率非常高的應用之支持，例如微微蜂窩基站、標牌和室外安防攝像機。與集成功率 MOSFET 的傳統 PD 控制器不同，LT4276 控制一個外部 MOSFET，以顯著地降低 PD 產生的總體熱量并最大限度提高電源效率，這在較高功率級時尤其重要。這種新方法允許用戶按照應用的具體熱量及效率要求調整 MOSFET，從而允許在必要時使用 RDS(ON) 低至 30mΩ 的MOSFET。100V 額定輸入電壓意味著，LT4276 很容易承受最常見的以太網電壓浪涌而不被損壞，并針對這種浪涌保護 PD。
LT4276 有工業和擴展溫度級版本，分別支持 –40°C 至 85°C 和 –40°C 至 125°C 工作溫度范圍，采用符合 RoHS 標準的小型 28 引線 4mm x 5mm QFN 封裝。LT4276 的千片批購價為每片 2.25 美元，已開始批量供貨。LT4276 提供了從凌力爾特現有 PD 產品升級的途徑，包括 LT4275 LTPoE++ PD 控制器，LT4276 還可無縫地連接至任何凌力爾特最新的 PSE 控制器，包括單端口 LTC4274、4 端口 LTC4266、8 端口 LTC4290 / LTC4271 芯片組和 12 端口 LTC4270 / LTC4271 芯片組。LT4276 還可以與 LT4321 理想二極管橋式控制器一起使用，以最大限度提高可用功率，并減少在 PD 產生的熱量。如需更多信息，請登錄 www.linear.com.cn/LTPoE++。

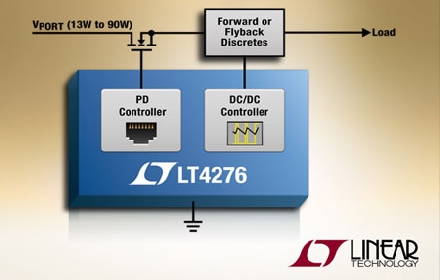

照片說明：90W 以太網供電 PD 接口控制器
性能概要：LT4276
·具正激 / 反激式控制器的 IEEE 802.3af/at 和 LTPoE++ 90W 受電設備控制器
·LT4276A 支持以下所有標準：
o LTPoE++ 38.7W、52.7W、70W 和 90W
o 符合 IEEE 802.3at (25.5W) 規范
o 符合 IEEE 802.3af (高達 13W) 規范
·LT4276B 符合 IEEE 802.3at/af 規范
·LT4276C 符合 IEEE 802.3af 規范
·出色的浪涌保護 (100V 絕對最大值)
·寬結溫范圍 (–40°C 至 125°C)
·低至 9V 的輔助電源支持
·反激式操作無需光隔離器
·外部熱插拔 (Hot Swap™) N 溝道 MOSFET 用于實現最低功耗和最高的系統效率
·利用 LT4321 理想二極管橋可實現 >94% 的端到端效率
·采用 28 引線 4mm x 5mm QFN 封裝
